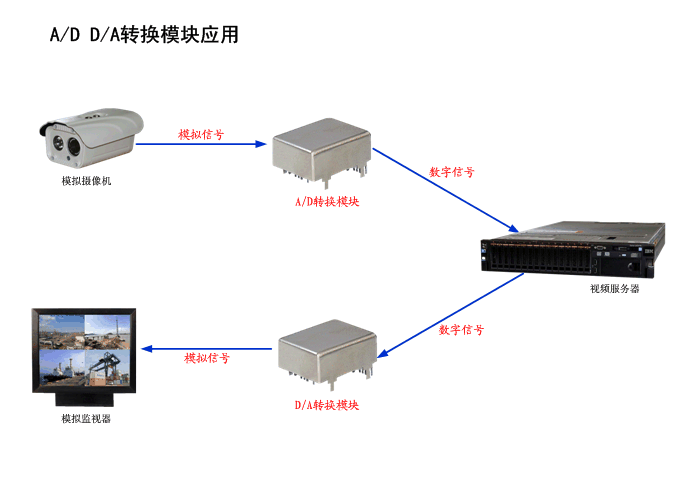

複合視頻模數轉換模塊 是江蘇新創自主研發創新，專門爲複合視頻接口A/D、D/A模數轉換而設計。通過使用本A/D模拟數字轉換、你可以輕松攝像機、工業照相機或任何視頻源輸出的複合視頻模拟信号轉成8/10bit數字信号以便圖像信号數據采集、儲存、分析加工和處理；或通過D/A數字模拟轉換模塊，將已經分析加工和處理好的數字信号信号合成标準的模拟複合視頻信号。輸入和輸出接口自動支持和兼容任意PAL、NTSC或SECAM制式的各種運動和靜止圖像。采用先進的高速數字隔離技術，其傳輸速度和熱穩定性遠高于普通的光電隔離器；内置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。内置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了複合視頻通信接口免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。數字隔離中繼器和防雷器的雙重保護，使得複合視頻通信接口不但免受雷電及浪湧沖擊，而且從電氣上實現了隔離，因此使得設備的複合視頻通信接口得到高可靠保護。
　　複合視頻模數轉換模塊采用+3.3 V或5V單一電源供電，内置電源隔離保護模塊。支持PCB型DIP/SMT封裝，可直接嵌入或内置焊接在設備内部的PCB上。
　　複合視頻模數轉換模塊可根據用戶的應用場合和需求不同而特殊設計，可分爲商業級、工業級等可靠性級别。


◆ 支持複合視頻A/D模拟數字、D/A數字模拟轉換。
◆ 兼容支持PAL、NTSC或SECAM。
◆ 符合IEC 61000-4-2 ±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8kV接觸放電。
◆ 符合人體靜電±15KV ESD保護。
◆ 符合IEC 60747-5-2及UL 1577隔離标準。
◆ 符合IEC 61643-21防雷标準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離标準。
◆ 高達2500/5000Vrms隔離。
◆ 粗細多級防雷和抗浪湧設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 全表面貼裝技術。
◆ +3.3V或5V。
◆ 支持PCB型DIP或SMT封裝。
◆ 支持商業級、工業級等可靠性級别。


江蘇新創複合視頻模數轉換模塊訂貨型号命名标準：

CV-M-AD/DA-8/10-27/60/100-D/S-C/I/M

CV-M-AD/DA：複合視頻模拟/數字或數字/模塊轉換模塊；
CV：表示複合視頻接口；
AD：表示模拟/數字轉換；
DA：表示數字/模拟轉換；

8/10：數字視頻比特位寬；
8：表示8比特；
10：表示10比特；

27/60/100：最大時鍾速率；
27：表示27Mbps；
60：表示60Mbps；
100：表示100Mbps；

D/S：表示模塊封裝形式；
D：PCB型DIP雙列直插； S：PCB型SMT貼片；

C/I/M：表示模塊可靠性級别；
C：商業級； I：工業級；
