數字音頻4K HDMI嵌入器是江蘇新創自主研發創新，專門爲數字音頻嵌入4K HDMI串行數字視頻設計的。通過使用本嵌入器，可以很方便的將多路數字音頻輕松嵌入4K HDMI串行數字視頻流中，從而使得音頻信号和視頻信号在同一電纜中傳輸，既節省了電纜成本，方便了布線，又能保證音頻信号和視頻信号同步，減少了視頻信号與音頻信号在不同的傳播介質和處理設備中單獨傳輸帶來的延遲差。嵌入器4K HDMI輸入和輸出接口自動支持任意分辨率4K HDMI高清顯示信号，顯示器分辨率最高可支持Full Aperture 4K 4096*3112@30Hz，Academy 4K 3656*2664@30Hz，UHDTV 3840*2160@30Hz，UXGA 1600x1200@60Hz，或 WUXGA 1920x1200@60Hz，或支持HDTV 1080p 2048x1080@60Hz，最大帶寬爲10.8Gbps；支持的顔色深度可達12bit，像素時鍾高達225MHz，使得高清畫面層次更加豐富，靓麗清新、自然。4K HDMI接口内置自動均衡和時鍾重定時功能，使得畫面清晰穩定，無任何細小抖動。支持4K HDMI信号輸入環路可選功能；嵌入音頻後的4K HDMI信号支持多路可選分配輸出。内置電纜自動均衡器和時鍾重定時功 能，因此大大降低及保證嵌入器輸出信号的波形失真和數字信号抖動的要求，提高了輸入輸出信号質量。數字音頻輸入支持AES/EBU、S/PDIF及光纖數字音頻接口。經過專業的視音頻測試儀嚴格測試，可随機提供詳細測試指标。
　　數字音頻4K HDMI嵌入器可根據用戶的應用場合和需求不同而特殊設計，産品可分爲通用型、工業型、高可靠、車載型、防水型等等封裝類型和可靠性級别，也可以根據用戶特殊要求定制和組合封。
　　數字音頻4K HDMI嵌入器通用型封裝性價比高，滿足大多數應用場合，性能質量穩定。
　　數字音頻4K HDMI嵌入器防雷型封裝适合野外和多雷電區域使用，特别針對雷擊浪湧損害而設計。信号接口和輸入電源内置了各種專業的防雷和浪湧保護器，采用兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了各種電信号接口、電源免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。先進的防雷保護器件老化自動斷開、告警指示或遙信功能，避免器件實效引起火災，提高了安全性能。各接口防雷和浪湧保護器内置，用戶無需再外接額外使用，節省了外接防雷器的線纜連接，簡化了工程施工，降低了用戶防雷投資并節約了空間和安裝尺寸，提高了設備的可靠性。
　　數字音頻4K HDMI嵌入器工業型封裝采用全工業級寬溫度範圍及标準的電磁兼容設計，采用工業加固型機箱及工業連接器，具有良好的無風扇散熱設計，寬範圍電源輸入電壓，同時支持多端口電氣隔離設計，因此性能優越，耐高溫、嚴寒，可以有效的防止強電磁波輻射幹擾，通信質量穩定、可靠。

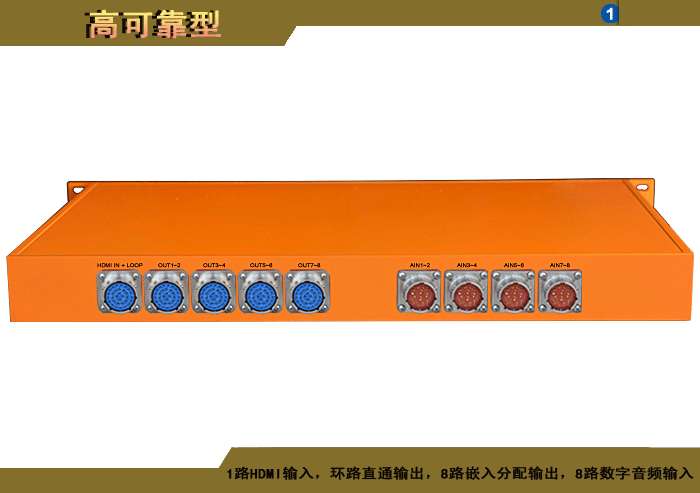

　　數字音頻4K HDMI嵌入器高可靠/車載型封裝是爲了滿足用戶更加嚴酷惡劣的特殊應用環境、更高性能級别和穩定性要求而設計制造。不但采用多級粗細防雷抗浪湧保護、加固型機箱、良好的無風扇散熱、寬範圍電源輸入電壓、更寬溫度範圍、标準的電磁兼容和多端口電氣隔離等等各種高可靠性設計，而且還特别采用堅固的接插件、各種特殊的針對性加強設計和高級别IP封裝等級，因此可防塵、防水、抗酸堿鹽霧腐蝕、抗高加速度的振動。高可靠型産品不但能夠長期在高溫、高寒、高海拔等野外環境和長期車載、颠簸、劇烈振動等場合應用，也可在高粉塵、高濕度、高腐蝕、強電磁幹擾等易燃易爆等危險和嚴酷環境中穩定可靠運行。
　　數字音頻4K HDMI嵌入器防水型封裝采用IP67/68等高等級防水機箱、防水接插件和連接線纜，使用相應的高性能防水密封、無浸潤和抗腐蝕技術，可以使得産品長期工作在高濕度、雨淋、風雪災難、水下作業、航海、海底鑽探和井下救災等需要高IP等級密封防水和腐蝕場合。
　　數字音頻4K HDMI嵌入器通用型、工業型、高可靠、車載型、防水型等加固型機箱結構和封裝可供用戶選擇和使用；所有接口信号及電源接插件、防雷浪湧保護級别可根據不同的封裝形式和可靠性級别選擇，也可由用戶特殊指定定制。輸入電源支持寬範圍85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及備份冗餘電源供電并提供相應的狀态報警輸出。
　　數字音頻4K HDMI嵌入器已經廣泛應用在城市、産業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅遊風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主幹網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞台展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鑽探井平台等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。

◆ 最大1路數字音頻嵌入4K HDMI中。
◆ 兼容支持HDMI 1.4b标準。
◆ 自動識别和配置各種顯示模式。
◆ 支持Full Aperture 4K 4096*3112，Academy 4K 3656*2664，UHDTV 3840*2160，UXGA 1600 X 1200/WUXGA1920 X 1200@60Hz， HDTV 1080p 2048x1080@60Hz分辨率。
◆ 支持最大10.8Gbps帶寬。
◆ 最大支持12bit顔色深度。
◆ 像素時鍾最大225MHz。
◆ 内置自動均衡和重定時功能，畫面清晰穩定。
◆ 支持E-DDC顯示模式記憶和遠程讀取功能，随時保證顯示模式正确加載。
◆ 透明支持HDCP/CEC功能。
◆ 支持數字立體聲音頻輸入。
◆ 支持任何專業級AES/EBU、IEC 60958 Type I Balanced 标準數字音頻。
◆ 支持任何專業級AES/EBU、AES3id 75歐姆非平衡标準數字音頻。
◆ 支持任何消費者IEC 60958 Type II S/PDIF 75歐姆數字音頻标準。
◆ 支持任何專業級IEC 60958規範的AES/EBU 或S/PDIF光纖數字音頻标準。
◆ JEITA standard CP-1201數字音頻标準。
◆ Toslink塑料光纖接口标準。
◆ 無需軟件設置，支持即插即用功能，支持熱插拔。
◆ 全表面貼裝技術。
◆ 通用型封裝性價比高、質量穩定。
◆ 防雷型封裝适合多雷電、重浪湧、強電磁幹擾等環境使用。
◆ 工業型封裝采用寬範圍溫度電壓、加固型機箱和連接器、無風扇、多端口隔離，工作于工業惡劣環境。
◆ 高可靠性型/車載型封裝采用高可靠堅固連接器、高IP等級，可防塵、防水、抗酸堿鹽霧腐蝕、抗振動。
◆ 防水型封裝性采用IP67/68等高等級防水設計，可在高濕度、雨淋、水下和腐蝕場合使用。
◆ 支持用戶定制及OEM方式。
◆ 壁挂式、導軌式、插卡式、機架式。

江蘇新創數字音頻4K HDMI嵌入器訂貨型号命名标準：

4K HDMIEBDAX-XYZW-BCXY/DCXY/CCXY/RCX-P
4K HDMIEBDAB-XYZW-BCXY/DCXY/CCXY/RCX-P
4K HDMIEBDAR-XYZW-BCXY/DCXY/CCXY/RCX-P
4K HDMIEBDAF-XYZW-BCXY/DCXY/CCXY/RCX-P

4K HDMIEBDAX/B/R/F-XYZW：數字音頻4K HDMI嵌入器；
4K HDMIEB：表示數字音頻4K HDMI嵌入器；
DAX：表示輸入數字音頻是AES/EBU 數字音頻(卡侬，平衡)；
DAB：表示輸入數字音頻是AES/EBU 數字音頻(BNC，非平衡)；
DAR：表示輸入數字音頻是S/PDIF數字音頻(RCA，非平衡)；
DAF：表示輸入數字音頻是AES/EBU、S/PDIF數字音頻(Toslink光纖)；
X：表示音頻輸入路數； Y：表示視頻輸入環路數量； Z：表示視頻分配輸出路數； W：表示同一機箱中具有相同配置的組數；

BCXY/DCXY/CCXY/RCX：表示機箱結構尺寸類型；
BCXY：表示機箱結構爲C型壁挂式機箱尺寸類型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示機箱結構爲C型導軌式機箱尺寸類型；
DC01：DC01導軌； DC02：DC02導軌； DC11：DC11導軌；
DC12：DC12導軌； DC21：DC21導軌； DC22：DC22導軌；
DC31：DC31導軌； DC32：DC32導軌； DC41：DC41導軌；
DC42：DC42導軌； DC61：DC61導軌； DC62：DC62導軌；
DC81：DC81導軌； DC82：DC82導軌；

CCXY：表示機箱結構爲C型插卡式機箱尺寸類型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RCX：表示機箱結構爲C型機架式機箱尺寸類型；
RC1：RC1機架； RC2：RC2機架； RC3：RC3機架；
RC4：RC4機架； RC6：RC6機架； RC8：RC8機架；

P：表示封裝形式；
G：表示通用型封裝； P：表示防雷型封裝； I：表示工業型封裝；
R：表示高可靠封裝； C：表示車載型封裝； W：表示防水型封裝；
