MIPI-CSI/DSI簡單型光端機是江蘇新創自主研發創新，專門爲1/2/4/8/12/16路MIPI-CSI/DSI及數據開關量等簡單接口信号在單模或多模/塑料光纖上遠距離、無失真點對點傳輸而設計。
　　MIPI-CSI/DSI簡單型光端機中CSI/DSI分别是指其承載的是針對手機或平闆等移動設備的Camera或Display應用，即光端機支持將手機攝像模組的MIPI-CSI信号或手機顯示模組的MIPI-DSI信号長距離傳輸到遠端，從而突破了高清視頻信号隻能用短距離電纜傳輸的限制，大大延伸了高清視頻信号的應用範圍和連接距離，使得高清視頻廣域傳播、發布和共享成爲可能。MINI-CSI/DSI信号單組clock最高支持4組lane，單組lane最高傳輸速度爲1Gbps，傳輸4K超高清信号時使用兩組clock進行傳輸。自動支持任意分辨率MIPI-CSI/DSI高清信号，分辨率最高可支持Full Aperture 4K 4096*3112@30Hz，Academy 4K 3656*2664@30Hz，UHDTV 3840*2160@30Hz，UXGA 1600x1200@60Hz，或 WUXGA 1920x1200@60Hz，或支持HDTV 1080p 2048x1080@60Hz。
　　MIPI-CSI/DSI簡單型光端機提供可選的RS-232/485/422/曼徹斯特碼等多種數據接口或現場總線接口，可以方便前端的攝像機雲台、雨刷、加熱器、控制報警信号、紅外補光和控制鍵盤、硬盤錄像機、存儲設備及圖像視頻軟件控制系統以及光纖兩端的數據采集設備、現場自動化控制設備、遠端遙控、遙測、遙信設備等進行互連通信或控制。RS-232/485/422/曼徹斯特碼透明支持任何上層通信協議。
　　MIPI-CSI/DSI簡單型光端機提供可選的有源無源I/O、繼電器控制觸點、按鈕等的輸入、輸出開關量信号接口，使得遠端控制、開關設備、報警傳輸連接十分簡單和方便。IO開關量輸入支持各種有源或無源數字IO/開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信号；IO開關量輸出支持有源或無源數字IO/開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出，常開常閉可選。
　　MIPI-CSI/DSI簡單型光端機提供可選的基于RS-232/485串口、WEB和SNMP的網絡管理方式，方便用戶對光端機端口狀态、電源、和光鏈路狀态進行實時配置和監控管理，多個LED狀态指示燈方便用戶維護和故障判斷。
　　MIPI-CSI/DSI簡單型光端機支持的光纖接口非常靈活，不但支持單模或多模或塑料光纖，同時支持單纖或雙纖接入互連，光纖端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可選，支持SFP可插拔光模塊，支持工業/高可靠/防水等各種高可靠光纖連接器；支持各種不同的距離，多模0～2公裡；單模0～120公裡，塑料光纖0～200米。
　　MIPI-CSI/DSI簡單型光端機可根據用戶的應用場合和需求不同而特殊設計，産品可分爲通通用型、工業型、高可靠、車載型、防水型等等封裝類型和可靠性級别，也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級别。

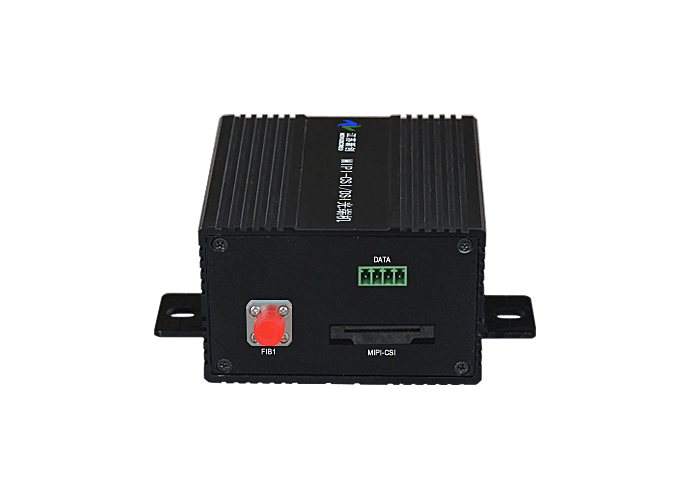

　　MIPI-CSI/DSI簡單型光端機通用型封裝性價比高，滿足大多數應用場合，性能質量穩定。
　　MIPI-CSI/DSI簡單型光端機防雷型封裝适合野外和多雷電區域使用，特别針對雷擊浪湧損害而設計。信号接口和輸入電源内置了各種專業的防雷和浪湧保護器，采用兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了各種電信号接口、電源免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。先進的防雷保護器件老化自動斷開、告警指示或遙信功能，避免器件實效引起火災，提高了安全性能。各接口防雷和浪湧保護器内置，用戶無需再外接額外使用，節省了外接防雷器的線纜連接，簡化了工程施工，降低了用戶防雷投資并節約了空間和安裝尺寸，提高了設備的可靠性。

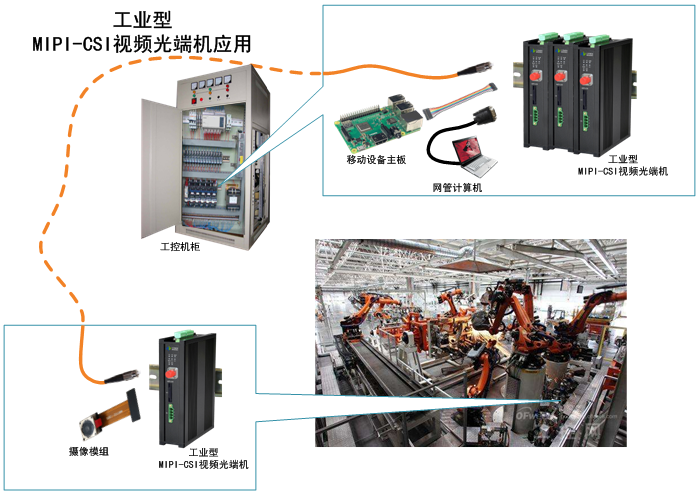

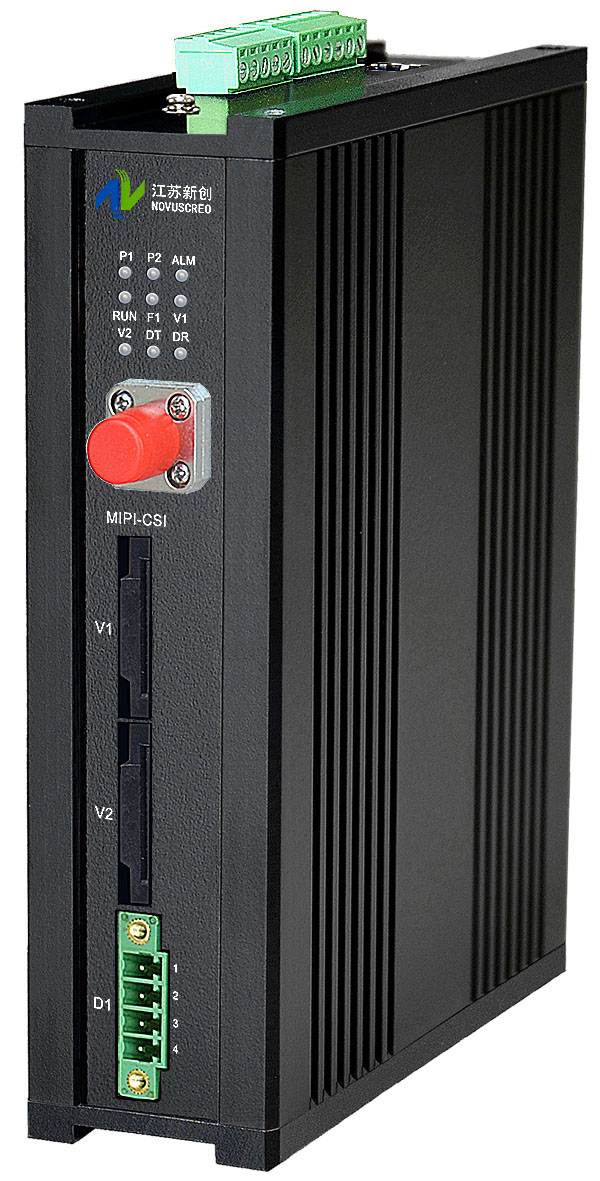

　　MIPI-CSI/DSI簡單型光端機工業型封裝采用全工業級寬溫度範圍及标準的電磁兼容設計，采用工業加固型機箱及工業連接器，具有良好的無風扇散熱設計，寬範圍電源輸入電壓，同時支持多端口電氣隔離設計，因此性能優越，耐高溫、嚴寒，可以有效的防止強電磁波輻射幹擾，通信質量穩定、可靠。
　　MIPI-CSI/DSI簡單型光端機高可靠/車載型封裝是爲了滿足用戶更加嚴酷惡劣的特殊應用環境、更高性能級别和穩定性要求而設計制造。不但采用多級粗細防雷抗浪湧保護、加固型機箱、良好的無風扇散熱、寬範圍電源輸入電壓、更寬溫度範圍、标準的電磁兼容和多端口電氣隔離等等各種高可靠性設計，而且還特别采用堅固的接插件、各種特殊的針對性加強設計和高級别IP封裝等級，因此可防塵、防水、抗酸堿鹽霧腐蝕、抗高加速度的振動。高可靠型産品不但能夠長期在高溫、高寒、高海拔等野外環境和長期車載、颠簸、劇烈振動等場合應用，也可在高粉塵、高濕度、高腐蝕、強電磁幹擾等易燃易爆等危險和嚴酷環境中穩定可靠運行。

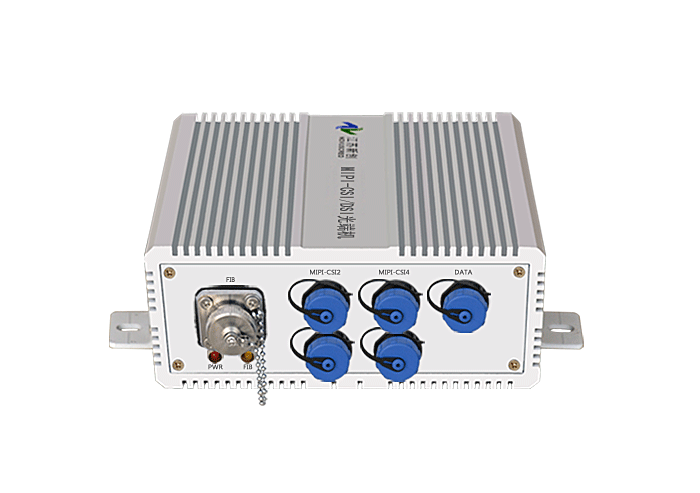

　　MIPI-CSI/DSI簡單型光端機防水型封裝采用IP67/68等高等級防水機箱、防水接插件和連接線纜，使用相應的高性能防水密封、無浸潤和抗腐蝕技術，可以使得産品長期工作在高濕度、雨淋、風雪災難、水下作業、航海、海底鑽探和井下救災等需要高IP等級密封防水和腐蝕場合。
　　MIPI-CSI/DSI簡單型光端機通用型、工業型、高可靠、車載型、防水型等加固型機箱結構和封裝可供用戶選擇和使用；所有接口信号及電源接插件、防雷浪湧保護級别可根據不同的封裝形式和可靠性級别選擇，也可由用戶特殊指定定制。輸入電源支持寬範圍85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及備份冗餘電源供電并提供相應的狀态報警輸出。
　　MIPI-CSI/DSI簡單型光端機已經廣泛應用在城市、産業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅遊風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主幹網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞台展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鑽探井平台等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。

◆ 支持點對點連接方式。
◆ 可支持最大1/2/4/8/12/16路MIPI-CSI/DSI、數據、IO開關量并行傳輸。
◆ 兼容支持D-PHY标準。
◆ 自動識别和配置各種顯示模式。
◆ 支持Full Aperture 4K 4096*3112，Academy 4K 3656*2664，UHDTV 3840*2160，UXGA 1600 X 1200/WUXGA1920 X 1200@60Hz， HDTV 1080p 2048x1080@60Hz分辨率。
◆ 單組時鍾最大支持4組lane，單組lane最高支持1Gbps帶寬。
◆ 最大支持24bit顔色深度。
◆ 透明支持任何RS232/485/422/曼徹斯特碼通信協議和控制數據。
◆ 支持各種有源無源報警、IO開關量信号。
◆ 千兆光纖傳輸技術，大容量，易升級。
◆ 光纖WDM、CWDM、DWDM技術。
◆ 單、多模或塑料光纖傳輸。
◆ 無需軟件設置，支持即插即用功能，支持熱插拔。
◆ 全表面貼裝技術。
◆ 通用型封裝性價比高、質量穩定。
◆ 防雷型封裝适合多雷電、重浪湧、強電磁幹擾等環境使用。
◆ 工業型封裝采用寬範圍溫度電壓、加固型機箱和連接器、無風扇、多端口隔離，工作于工業惡劣環境。
◆ 高可靠性型/車載型封裝采用高可靠堅固連接器、高IP等級，可防塵、防水、抗酸堿鹽霧腐蝕、抗振動。
◆ 防水型封裝性采用IP67/68等高等級防水設計，可在高濕度、雨淋、水下和腐蝕場合使用。
◆ 支持用戶定制及OEM方式。
◆ 壁挂式、導軌式、插卡式、機架式。

江蘇新創MIPI-CSI/DSI簡單型光端機訂貨型号命名标準：


FTR-MIPI-CSI/DSIaX-DATAabcX-BCXY/DCXY/CCXY/RCX-S/M/PX-P


FTR：光端機；
FT：表示發射光端機；
FR：表示接收光端機；

MIPI-CSI/DSIaX：MIPI-CSI/DSI方向及路數；
MIPI-CSI/DSI：表示MIPI-CSI/DSI；
a：表示正向；
X：表示路數；

DATAabcX：表示數據方向及路數；
a：表示正向； b：表示反向； c：表示雙向；
X：表示路數；

S/M/PX：表示單模/多模光纖/塑料光纖及使用光纖數量；
S：表示單模光纖；
M：表示單模光纖；
P：表示塑料光纖；
X：表示路數；

BCXY/DCXY/CCXY/RCX：表示機箱結構尺寸類型；
BCXY：表示機箱結構爲C型壁挂式機箱尺寸類型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示機箱結構爲C型導軌式機箱尺寸類型；
DC01：DC01導軌； DC02：DC02導軌； DC11：DC11導軌；
DC12：DC12導軌； DC21：DC21導軌； DC22：DC22導軌；
DC31：DC31導軌； DC32：DC32導軌； DC41：DC41導軌；
DC42：DC42導軌； DC61：DC61導軌； DC62：DC62導軌；
DC81：DC81導軌； DC82：DC82導軌；

CCXY：表示機箱結構爲C型插卡式機箱尺寸類型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RCX：表示機箱結構爲C型機架式機箱尺寸類型；
RC1：RC1機架； RC2：RC2機架； RC3：RC3機架；
RC4：RC4機架； RC6：RC6機架； RC8：RC8機架；

P：表示封裝形式；
G：表示通用型封裝； I：表示工業型封裝；
R：表示高可靠封裝； C：表示車載型封裝； W：表示防水型封裝；
