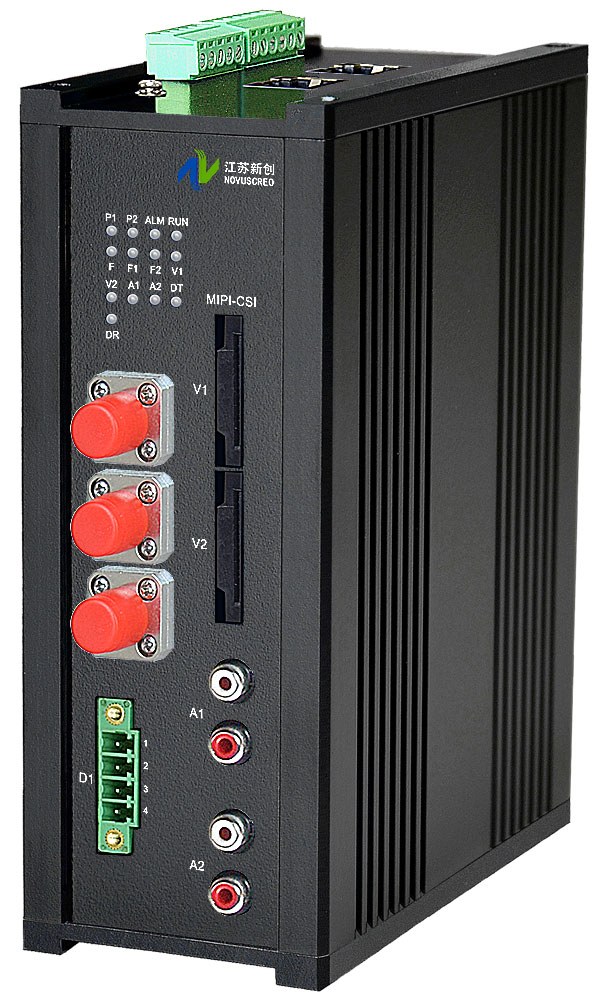

◆ MIPI-CSI/DSI |
通用/防雷型 |

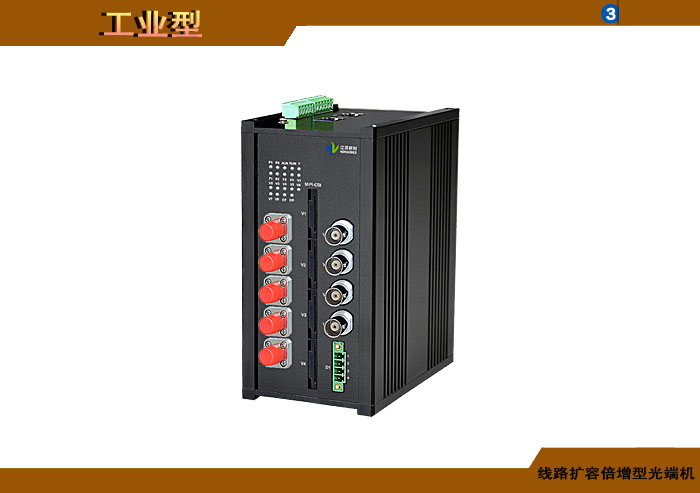

工業型 |
高可靠/車載型 |
防水型 |
接口數量 |
1路或多路輸入,環路輸出可選;接收多路分配輸出可選 |
物理接口 |
MIPI-CSI/DSI插座/可定制 |
MIPI-CSI/DSI插座/工業連接器/可定制 |
MIPI-CSI/DSI插座/工業/D型/矩形/防水連接器/可定制 |
防水連接器/可定制 |
接口标準 |
D-PHY |
視頻視頻顯示分辨率 (包括最大分辨率下的所有顯示模式)輸入/輸出電壓 |
4K: Full Aperture 4K 4096*3112@30Hz
Academy 4K 3656*2664@30Hz
UHDTV 3840*2160@30Hz
2K: UXGA 1600x1200@60Hz
WUXGA 1920x1200@60Hz
HDTV 1920x1080@60Hz |
視頻顔色深度 |
24 bit |
視頻帶寬 |
單組時鍾最大支持4組lane,單組lane在LP模式下帶寬<10Mbps,在HS模式下帶寬爲80Mbps~1Gbps |
◆複合型光端機可同時複合的接口、信号與總線 |
雲台視控信号雲台控制及報警接口
RS-232、RS-485、RS-422、曼徹斯特碼 |
同軸視控信号
Pelco Coaxitron、Panasonic proteus、Vicon Vicoax、Videolarm CoaxLynx、Robot、BBV |
高标清模拟數字視頻
複合視頻、HDTVI、HDCVI、AHD、960H、HDCVI、HDcctv、DVB-ASI、S分量視頻、YPrPb 、STANAG 3350、RS-343、EIA-343A、RS170A |
高清模拟、數字顯示接口
3G/HD/SD-SDI、DVI/ Mini-DVI、DP/Mini-DP、Thunderbolt、Dockport、LightningBolt、HDBase-T、VGA/ Mini-VGA、RGBHV、 RGsB、RGBS、RsGsBs |
模拟音頻和數字音頻
模拟平衡/非平衡立體聲音頻(3.5mm 小型立體聲插孔、工業接線端子、卡侬、RCA)、AES/EBU、S/PDIF、光纖數字音頻 |
IP流媒體視音頻信号
IP以太網、1394ab、USB2.0/3.0、Symotion、GigaE、AVB/IEE1722、SMPTE2022、CobraNet |
報警、對講、門禁、周界、照明、智能家居、消費總線、樓宇自動化等控制總線和接口
AMX192、AVAB 、D54、C-Bus、CMX、DMX512、DALI、DSI、Dynet、ETC_LMI、LIN-RGB、Lutron、Insteon、RDM、SPI、ACN_Net3、ARTNET、COMPUNET、ETC2NET、HDL-Net、SandNet、DMX Pool、SA-Net、SHOWNET、ASK、AVB_TSN、HAVI、1394、HBS、SHBS、Homekit、Homeplug AV、SCS、PLC-BUS、UPB、X10、IrDA_SIR、1-Wire、ASHRAE、Smart HouseLP、Lonworks、N2、BACnet、Lonworks、RS-232、RS-485、BATIBus、CEBus、KNX_EIB |
數字、模拟工業相機接口
Cameralink、PoCL、USB2.0/3.0、1394a/b、GigaE、Symotion、RS-644、LVDS、RS-422、Channel Link- I/II/III、HDBase-T、 CoaxPress、HDcctv 、3G-SDI 、3G/HD/SD-SDI、DVI、VGA、RGBHV、YPbPr、HDTVI、複合視頻、AHD、IO控制開關量、外部觸發信号、控制通信數據 |
工業以太網接口
特長距離、标準距離雙絞線、同軸電纜、單模或多模光纖、電力線、VDSL、EPON光纖等10M/100M/1G/10G以太網接口 |
計算機、工控機、PC104、單闆機、服務器外設接口
RS-232串口、USB1.0/USB1.1/USB2.0/USB3.0、以太網、1394a/b、打印機并口、PS2/USB鍵盤鼠标、3G/HD/SD-SDI、DVI、DisplayPort、Thunderbolt、LightningBolt、VGA、eSATA/SATA、PCIe、音頻、KVM |
廣域網或電信接入網接口
MSTP、PDH、E1、T1、 E3、T3、同向64K、V.24、V.35、RS-232C/D、RS-422、RS-366、RS-449、RS-530、V.10、V.11、X.21、 V.22、V.22bis、GeoPort |
電話語音/程控交換機接口
模拟電話機接口、程控交換機接口、E/M音頻中繼接口、磁石電話接口 |
系統、背闆、芯片互聯及通信總線、外設接口
TTL、CMOS、LVTTL、HSTL、SSTL、HTL、LVDS、PECL、LVPECL、CML、RS-232、V.28、RS-422、RS-423、I2C、SWI、SPI、FSPI、SSI、SSP、SMBUS、Microwire、Bit banging、AVSBUS、PMBUS、UART、PWM、PCM、I2S、IS07816、SD/SDIO、MMC、CE-ATA、UNI_O、JTAG、SCAN、JESD204B、PCIe、USB、IrDA_SIR、MII、RMII、SSMII、SSSMII、GMII、RGMII、SGMII、QSGMII、TBI、RTBI、XGMII、XAUI、SFI、RXAUI、MIIM、SMI、并行數字邏輯IO、 |
數字IO開關量
有源無源I/O、繼電器控制觸點、按鈕、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路輸出、并行高低壓IO |
模拟IO電壓電流量
0~5V、0~10V、+5V、+10V模拟電壓、4~20mA、0~20mA模拟電流、RTD、Pt鉑電阻、TC熱偶、頻率、相位、增量、電壓/頻率變換、頻率調制、幅度調制、相位調制、PWM脈寬調制、ASK、FSK、差分、電橋、變送信号 |
通用工業通信控制接口
TTL、CMOS、LVDS、RS-232、 RS-422、RS-485、USB、以太網、20mA、TTY |
工業自動化控制、現場總線接口
1-Wire、CompoNet、ControlNet、Controller Link、CS31、Dupline、EXOline、H1Exoline、Fipio、Genius、、Intellibus、Interbus、IO-Link、Lightbus、LIN、Lonworks、M-Bus、MTConnect、P-BUS、Pyxos、P-Net、Powerline、Reliance R-Net、RTSI、SDI-12、SDS、Senseplex、Tiway、WorldFIP、Arcnet、ARINC825、CAN、CANopen、CANareospace、DeviceNet、iCAN、MIL-CAN、NMEA 2000、CAPL、CC-Link、CircLink、FF-H1/HSE/IISE、Profibus、Profinet、SERCOS I/II/III 、GPIB_IEEE 488.1/HS48 |
工業高速實時網絡
EPA_IEC 61158、Ethercat、Ethernet Global Data(EGD)、Ethernet_IP、FL-net、GSK link、Modbus-RTPS、NCUC-bus、Powerlink、RAPIEnet、SafetyNETp、SERCOS III、Symotion、SynqNet、Tcnet、TTEthernet、VARAN、VnetIP |
PLC時序控制器、變頻器、伺服系統、功能模塊編程、通信、聯網及控制接口
AS-i、CompoBus_D_S、CompoNet、Controller link、HostLink、FINS、Sysmac Link、PC Link、Remote IO_S908 RIO、SYSBUS、SYSBUS-2、SysmacNET Link、CS31、DirectNET、EGD、Genius、Modbus 、CAN、DeviceNet、Profibus、RS-485、MelsecNet 10/B/H/II/ 10Base2/ 10Base5/ 10Base-T/100Base-T/Q_G、Anywire、CANopen、CC-Link、IO Link、Profibus、SSCNET、SSCNET I/II/III、MECHATROLINK-II/III、Memobus、MP-Bus、MPI、PPI、Simolink、SINEC-H1/H1F0/L1/L1F0/L2/DP、AIC+、 ControlNet、SynchLink、DH485、DH、DH+、Sensoplex 2/2EX/ EX/ MC、SUCOM-A、SUCOnet-K |
工業自動化上層通信協議與接口
CIP、CEBus、DF-1、DNP3、FINS、Modbus、Modbus ASCII、Modbus mb+ 、Modbus RTU、Modbus PEMEX、ModiconS908、BACnet、JBUS、MTConnect、TTP_A、TTP_C、VSCP、XCP |
車輛、交通設備等通信和控制接口
A-BUS、ACP、ALDL、BEAN、CCD BUS、CSC、DAN、E&C Bus、I2C、I-BUS、LIN1.0、SCI、SINEBUS、TTP_A、AVC-LAN、GMW3089、IEBus、IVMS、LIN1.0、LIN2.0、LSFT CAN、MI Bus、VAN、SWCAN、ARINC 825、ABUS、GMW3122、GMLAN、ISOBUS、PALMNET、AUTOLAN、CAN FD、D2B、IDB-C、IDB-1394、MOST、MOST150、MML、Planet、ASRB 2.0、BST、DSI、DBUS、SI-Bus、ByteFlight、FlexRay、KWP2000、K-line、 VPW、PWM 、ISO 9141、ISO 11591-4、ISO 11783、ISO 11898、ISO 11992、ISO 14230-4、ISO 15031-3、ISO 15765-4、ISO 27415、SAE 1587、SAE J1708、SAE J1850、SAE J1922、SAE J1939、SAE J1962、SAE J2284、SAE J2480、、SAE J2610、SCI、UDS、DoCAN、DoIP、AUTOSAR、ASAP2、A-BUS 、ISO、TTCAN、MIL-1553、TTP_C、WTB、MVB、OneNet、NMEA 0183、NMEA 2000、NMEA TS1_TS2、COLTRANS Type 170_179、NTCIP等 |
模拟數字、衛星、GPS、北鬥同步異步時鍾接口
音頻載波、TTL、LVDS 、PECL、CML、RS-232、RS-422、、IRIG-A、IRIG-B、IRIG-C、IRIG-D、IRIG-E、IRIG-G、IRIG-H、AM、1per10、1588v2、DCF77、NMEA 0183 |
儲存、光纖通道高速接口
FCoE、FiberChannel、Infiband、IPSAN、iSCSI、PCIe、SAS、SATA、eSATA |
◆光纖 |
通用/防雷型 |
工業型 |
高可靠/車載型 |
防水型 |
物理接口 |
FC/SC/ST/LC/E2000/可定制 |
FC/SC/ST/LC/E2000/工業連接器/可定制 |
FC/SC/ST/LC/E2000/工業/D型/矩形/防水光纖連接器/可定制 |
防水光纖連接器/可定制 |
光纖種類 |
單模(9/125um)或多模(50/62.5/125um) |
光纖連接端面 |
PC/APC/UPC |
光纖數量 |
單纖 |
光發射波長 |
1310~1610nm(單模) ,850~1610nm(多模) |
傳輸距離 |
多模:1/2/4/8公裡;單模:0~10/20/40/80/120公裡 |
最大光功率動态範圍 |
15/20/25/32dB |
◆電源輸入/供電方式 |
通用/防雷型 |
工業型 |
高可靠/車載型 |
防水型 |
物理接口 |
通用電源插座/端子/可定制 |
通用電源插座/端子/工業連接器/可定制 |
工業/D型/矩形/防水連接器/可定制 |
防水連接器/可定制 |
220V/110V(85~265V)交直流 |
支持 |
支持 |
支持 |
支持 |
-48V (36~72V) 直流 |
支持 |
支持 |
支持 |
支持 |
24V(18~36V) 交直流 |
支持 |
支持 |
支持 |
支持 |
28V(18~36V) 交直流 |
支持 |
支持 |
支持 |
支持 |
12V(9~18V) 交直流 |
支持 |
支持 |
支持 |
支持 |
+5V |
支持 |
支持 |
支持 |
支持 |
◆防雷浪湧保護/電氣隔離/電磁兼容/安全認證/環境限制規範 |
通用/防雷型 |
工業型 |
高可靠/車載型 |
防水型 |
防雷浪湧保護級别及防區 |
LPZ0B/Z1/Z2/Z3/可定制 |
LPZ0B/Z1/Z2/Z3/可定制 |
LPZ0B/Z1/Z2/Z3/可定制 |
LPZ0B/Z1/Z2/Z3/可定制 |
多端口電氣隔離 |
非隔離/可定制 |
非/部分/全部隔離/可定制 |
非/部分/全部隔離/可定制 |
非/部分/全部隔離/可定制 |
電磁兼容和傳導輻射規範 |
CLASS-B/CE/FDA/可定制 |
CLASS-B/CE/FDA/可定制 |
CLASS-B/CE/FDA/可定制 |
CLASS-B/CE/FDA/可定制 |
電氣安全認證規範 |
UL/cUL/CE/CTICK/3C |
UL/cUL/CE/CTICK/3C |
UL/cUL/CE/CTICK/3C |
UL/cUL/CE/CTICK/3C |
環境污染限制規範 |
ROHS/可定制 |
ROHS/可定制 |
ROHS/可定制 |
ROHS/可定制 |
◆可靠性試驗及性能 |
通用/防雷型 |
工業型 |
高可靠/車載型 |
防水型 |
三防漆保護 |
可定制 |
可定制 |
可定制 |
可定制 |
酸堿鹽霧試驗 |
可定制 |
可定制 |
可定制 |
可定制 |
沙塵試驗 |
可定制 |
可定制 |
可定制 |
可定制 |
噴淋及浸潤試驗 |
可定制 |
可定制 |
可定制 |
可定制 |
振動/沖擊試驗 |
可定制 |
可定制 |
可定制 |
可定制 |
外殼加固與保護 |
非加固 |
加固 |
加固 |
加固 |
防護等級 |
IP30 |
IP30/65/可定制 |
IP30/65/67/68/可定制 |
IP67/68/可定制 |
◆工作環境 |
通用/防雷型 |
工業型 |
高可靠/車載型 |
防水型 |
工作溫度 |
-30℃~+70℃/可定制 |
-40℃~+85℃/可定制 |
-40℃~+85℃/可定制 |
-40℃~+85℃/可定制 |
濕度 |
0~95%不結凝 |
0~95%不結凝 |
0~95%不結凝 |
0~95%不結凝 |
◆外形尺寸(僅供參考) |
通用/防雷型 |
工業型 |
高可靠/車載型 |
防水型 |
壁挂式 /導軌式 |
BC11/DC11
BC12/DC12 |
48X32X106
48X57X106 |
56X40X106
56X65X106 |
56X40X106
56X65X106 |
63X75X106 |
BC21/DC21
BC22/DC22 |
92X32X106
92X57X106 |
100X40X106
100X65X106 |
100X40X106
100X65X106 |
105X75X106 |
BC31/DC31
BC32/DC32 |
135X32X106
135X57X106 |
143X40X106
143X65X106 |
143X40X106
143X65X106 |
150X75X106 |
BC41/DC41
BC42/DC42 |
180X32X106
180X57X106 |
188X40X106
188X65X106 |
188X40X106
188X65X106 |
195X75X106 |
BC61/DC61
BC62/DC62 |
268X32X106
268X57X106 |
276X40X106
276X65X106 |
276X40X106
276X65X106 |
283X75X106 |
BC81/DC81
BC82/DC82 |
356X32X106
356X57X106 |
364X40X106
364X65X106 |
364X40X106
364X65X106 |
371X75X106 |
插卡式 |
CC11
CC12 |
48X32X106
48X57X106 |
56X40X106
56X65X106 |
56X40X106
56X65X106 |
63X75X106 |
CC21
CC22 |
92X32X106
92X57X106 |
100X40X106
100X65X106 |
100X40X106
100X65X106 |
105X75X106 |
CC31
CC32 |
135X32X106
135X57X106 |
143X40X106
143X65X106 |
143X40X106
143X65X106 |
150X75X106 |
CC41
CC42 |
180X32X106
180X57X106 |
188X40X106
188X65X106 |
188X40X106
188X65X106 |
195X75X106 |
CC61
CC62 |
268X32X106
268X57X106 |
276X40X106
276X65X106 |
276X40X106
276X65X106 |
283X75X106 |
CC81
CC82 |
356X32X106
356X57X106 |
364X40X106
364X65X106 |
364X40X106
364X65X106 |
371X75X106 |
機架式 |
RC1 |
483X44X300 |
483X44X300 |
483X44X300 |
483X44X300 |
RC2 |
483X88X300 |
483X88X300 |
483X88X300 |
483X88X300 |
RC3 |
483X132X300 |
483X132X300 |
483X132X300 |
483X132X300 |
RC4 |
483X176X300 |
483X176X300 |
483X176X300 |
483X176X300 |
