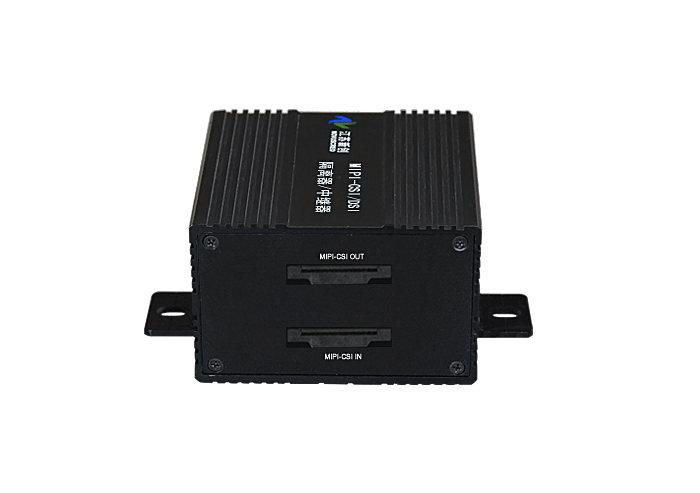

MIPI-CSI/DSI隔離器(中繼器) 是江蘇新創自主研發創新，專門爲MIPI-CSI/DSI接口隔離、中繼、防雷擊浪湧保護和抗靜電而設計。CSI/DSI分别是指其承載的是針對手機或平闆等移動設備的Camera或Display應用，即通過使用本隔離中繼器，你可以輕松將手機攝像模組的MIPI-CSI信号或手機顯示模組的MIPI-DSI信号與相關外部設備相互電氣隔離。MINI-CSI/DSI信号單組clock最高支持4組lane，單組lane最高傳輸速度爲1Gbps，傳輸4K超高清信号時使用兩組clock進行傳輸。自動支持任意分辨率MIPI-CSI/DSI高清信号，分辨率最高可支持Full Aperture 4K 4096*3112@30Hz，Academy 4K 3656*2664@30Hz，UHDTV 3840*2160@30Hz，UXGA 1600x1200@60Hz，或 WUXGA 1920x1200@60Hz，或支持HDTV 1080p 2048x1080@60Hz。
　　MIPI-CSI/DSI隔離器(中繼器)可根據用戶的應用場合和需求不同而特殊設計，産品可分爲通用型、工業型、高可靠、車載型、防水型等等封裝類型和可靠性級别，也可以根據用戶特殊要求定制和組合封。
　　MIPI-CSI/DSI隔離器(中繼器)通用型封裝性價比高，滿足大多數應用場合，性能質量穩定。
　　MIPI-CSI/DSI隔離器(中繼器)防雷型封裝适合野外和多雷電區域使用，特别針對雷擊浪湧損害而設計。信号接口和輸入電源内置了各種專業的防雷和浪湧保護器，采用兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了各種電信号接口、電源免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。先進的防雷保護器件老化自動斷開、告警指示或遙信功能，避免器件實效引起火災，提高了安全性能。各接口防雷和浪湧保護器内置，用戶無需再外接額外使用，節省了外接防雷器的線纜連接，簡化了工程施工，降低了用戶防雷投資并節約了空間和安裝尺寸，提高了設備的可靠性。

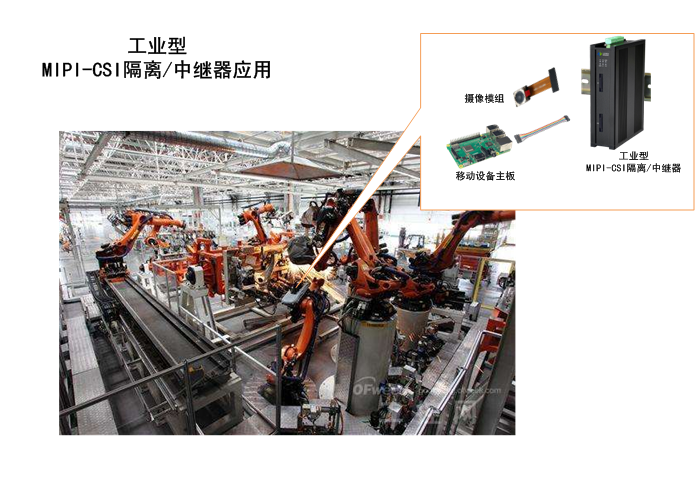

　　MIPI-CSI/DSI隔離器(中繼器)工業型封裝采用全工業級寬溫度範圍及标準的電磁兼容設計，采用工業加固型機箱及工業連接器，具有良好的無風扇散熱設計，寬範圍電源輸入電壓，同時支持多端口電氣隔離設計，因此性能優越，耐高溫、嚴寒，可以有效的防止強電磁波輻射幹擾，通信質量穩定、可靠。
　　MIPI-CSI/DSI隔離器(中繼器)高可靠/車載型封裝是爲了滿足用戶更加嚴酷惡劣的特殊應用環境、更高性能級别和穩定性要求而設計制造。不但采用多級粗細防雷抗浪湧保護、加固型機箱、良好的無風扇散熱、寬範圍電源輸入電壓、更寬溫度範圍、标準的電磁兼容和多端口電氣隔離等等各種高可靠性設計，而且還特别采用堅固的接插件、各種特殊的針對性加強設計和高級别IP封裝等級，因此可防塵、防水、抗酸堿鹽霧腐蝕、抗高加速度的振動。高可靠型産品不但能夠長期在高溫、高寒、高海拔等野外環境和長期車載、颠簸、劇烈振動等場合應用，也可在高粉塵、高濕度、高腐蝕、強電磁幹擾等易燃易爆等危險和嚴酷環境中穩定可靠運行。
　　MIPI-CSI/DSI隔離器(中繼器)防水型封裝采用IP67/68等高等級防水機箱、防水接插件和連接線纜，使用相應的高性能防水密封、無浸潤和抗腐蝕技術，可以使得産品長期工作在高濕度、雨淋、風雪災難、水下作業、航海、海底鑽探和井下救災等需要高IP等級密封防水和腐蝕場合。
　　MIPI-CSI/DSI隔離器(中繼器)通用型、工業型、高可靠、車載型、防水型等加固型機箱結構和封裝可供用戶選擇和使用；所有接口信号及電源接插件、防雷浪湧保護級别可根據不同的封裝形式和可靠性級别選擇，也可由用戶特殊指定定制。輸入電源支持寬範圍85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及備份冗餘電源供電并提供相應的狀态報警輸出。
　　MIPI-CSI/DSI隔離器(中繼器)已經廣泛應用在城市、産業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅遊風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主幹網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞台展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鑽探井平台等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。

◆ 支持MIPI-CSI/DSI數字隔離中繼、防雷抗浪湧和抗靜電保護。
◆ 支持MIPI-CSI/DSI高清視頻傳輸。
◆ 兼容支持D-PHY标準。
◆ 自動識别和配置各種顯示模式。
◆ 支持Full Aperture 4K 4096*3112，Academy 4K 3656*2664，UHDTV 3840*2160，UXGA 1600 X 1200/WUXGA1920 X 1200@60Hz， HDTV 1080p 2048x1080@60Hz分辨率。
◆ 單組時鍾最大支持4組lane，單組lane最高支持1Gbps帶寬。
◆ 最大支持24bit顔色深度。
◆ 符合IEC 61000-4-2 ±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8kV接觸放電。
◆ 符合人體靜電 ±15KV ESD保護。
◆ 符合IEC 60747-5-2及UL 1577隔離标準。
◆ 符合IEC 61643-21防雷标準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離标準。
◆ 高達2500/5000Vrms隔離。
◆ 防雷和抗浪湧保護設計。
◆ 粗細多級防雷和抗浪湧設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量設計。
◆ 低殘壓保護輸出。
◆ 保護響應時間不大于1ns。
◆ 耐高溫抗嚴寒。
◆ 工業級設計，可靠性高。
◆ 支持用戶定制及OEM方式。
◆ 支持商業級、工業級等可靠性級别。
◆ 壁挂式、導軌式、機架式。

江蘇新創MIPI-CSI/DSI隔離器(中繼器)訂貨型号命名标準：

MIPI-CSI/DSI-I-P-X-BC0X/D0X/RC1-P

MIPI-CSI/DSI-I-X：MIPI-CSI/DSI隔離器(中繼器)；
MIPI-CSI/DSI：表示MIPI-CSI/DSI；

I：表示内置數字隔離器；
P：表示内置5KA/10KA浪湧保護器；
2K5/5K：表示最大隔離電壓2500/5000Vrms；
X：表示同一機箱中具有相同配置的組數；

BC0X/DC0X/RC1：表示機箱結構尺寸類型；
BC0X：表示機箱結構爲C型袖珍壁挂式機箱尺寸類型；
BC0X：BC0X壁挂；
DC0X：表示機箱結構爲C型袖珍導軌式機箱尺寸類型；
DC0X：DC0X導軌；
RCX：表示機箱結構爲C型機架式機箱尺寸類型；
RC1：RC1機架；

P：表示封裝形式；
G：表示通用型封裝； I：表示工業型封裝；
R：表示高可靠封裝； C：表示車載型封裝； W：表示防水型封裝；
