DVI/USB光端機是江蘇新創自主研發創新，DVI接口通過單模或多模/塑料光纖與中心主機的USB接口協議轉換并互聯通信而設計。通過使用本光端機，你可以輕松將計算機、工控機等主機或中央控制系統等設備輸出的USB主機接口通過光纖與平闆等離子電視、液晶大屏、顯示器、或投影設備無縫相連，這樣大大方便了中心主機顯示接口的擴展，且無需使用内置顯卡。USB接口接口自動兼容和支持USB3.0超高速(5Gbps)、USB3.1超高速+(10Gbps)标準。兼容Windows 2000/XP/7/8/Vista、MacOS、Linux等操作系統。DVI接口自動支持任意分辨率高清顯示信号，顯示器分辨率最高可支持UXGA 1600x1200@60Hz，或 WUXGA 1920x1200@60Hz，或支持HDTV 1080p 2048x1080@60Hz，最大帶寬爲5.4Gbps；支持的顔色深度可達12bit，像素時鍾高達225MHz，使得高清畫面層次更加豐富，靓麗清新、自然。DVI接口内置特強的自動均衡和時鍾重定時功能，使得畫面清晰穩定，無任何細小抖動。由于采用光纖傳輸，使得DVI通信接口不但免受雷電及浪湧沖擊，而且從電氣上實現了隔離，因此使得設備的DVI通信接口得到高可靠保護。
　　DVI/USB光端機支持的光纖接口非常靈活，不但支持單模或多模或塑料光纖，同時支持單/雙纖接入互連，光纖端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可選，支持SFP可插拔光模塊，支持工業/高可靠/防水等各種高可靠光纖連接器；支持各種不同的距離，多模0～200米；單模0～120公裡，塑料光纖0～20米。
　　DVI/USB光端機提供多個LED狀态指示燈方便用戶維護和故障判斷，提供光鏈路失效及電源狀态報警繼電器IO輸出。
　　DVI/USB光端機可根據用戶的應用場合和需求不同而特殊設計，産品可分爲通用型、工業型、高可靠型、車載型、防水型等等封裝類型和可靠性級别，也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級别。

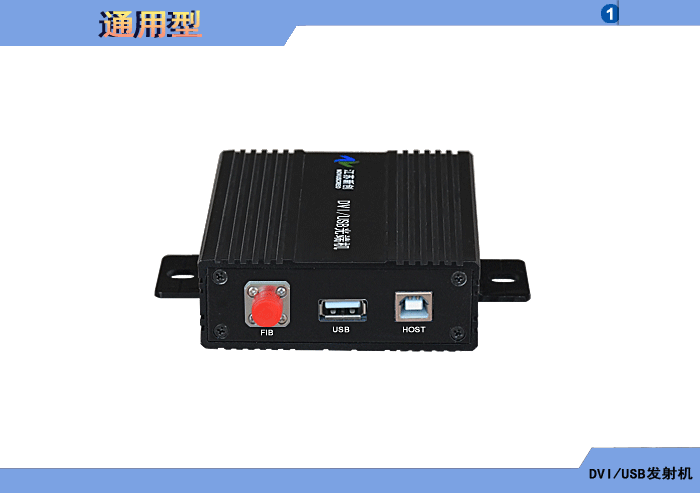

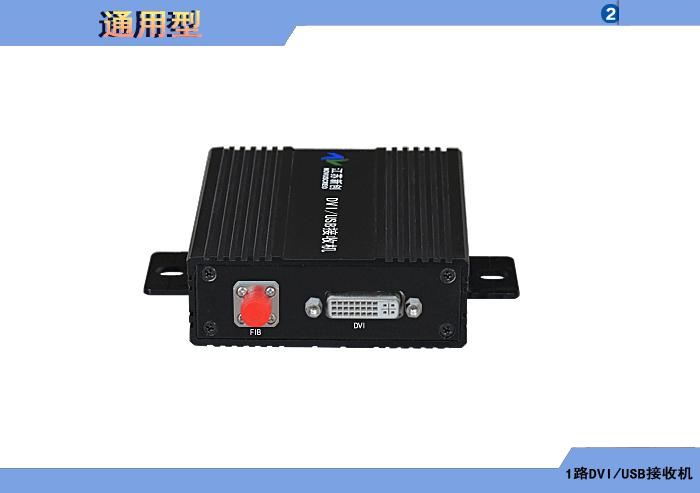

　　DVI/USB光端機通用型封裝性價比高，滿足大多數應用場合，性能質量穩定。
　　DVI/USB光端機防雷型封裝适合野外和多雷電區域使用，特别針對雷擊浪湧損害而設計。信号接口和輸入電源内置了各種專業的防雷和浪湧保護器，采用兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了各種電信号接口、電源免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。先進的防雷保護器件老化自動斷開、告警指示或遙信功能，避免器件實效引起火災，提高了安全性能。各接口防雷和浪湧保護器内置，用戶無需再外接額外使用，節省了外接防雷器的線纜連接，簡化了工程施工，降低了用戶防雷投資并節約了空間和安裝尺寸，提高了設備的可靠性。
　　DVI/USB光端機工業型封裝采用全工業級寬溫度範圍及标準的電磁兼容設計，采用工業加固型機箱及工業連接器，具有良好的無風扇散熱設計，寬範圍電源輸入電壓，同時支持多端口電氣隔離設計，因此性能優越，耐高溫、嚴寒，可以有效的防止強電磁波輻射幹擾，通信質量穩定、可靠。

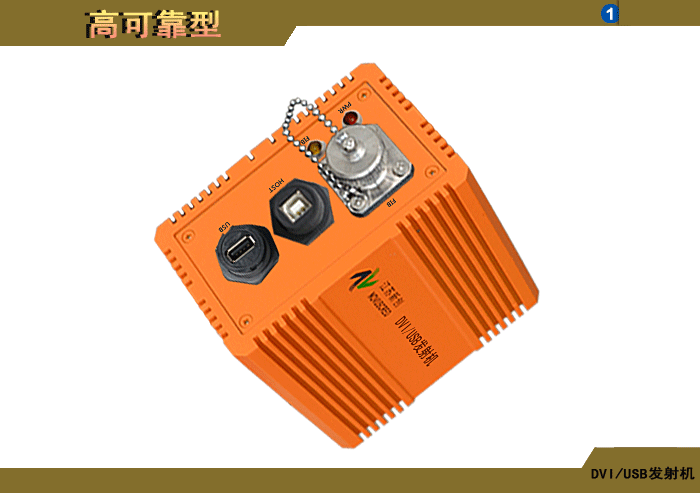

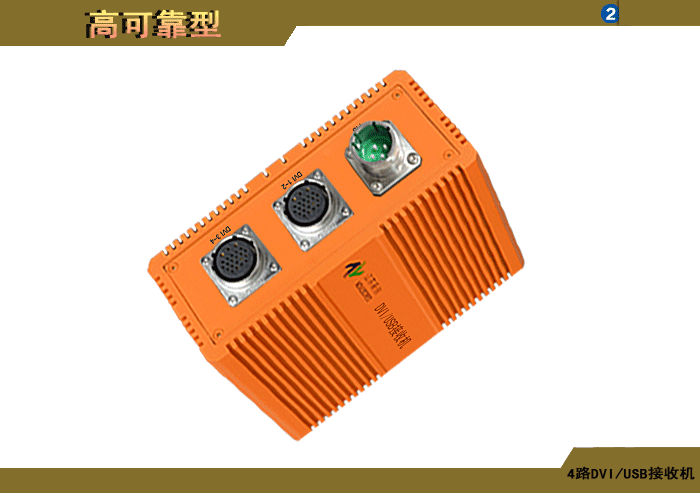

　　DVI/USB光端機高可靠/車載型封裝是爲了滿足用戶更加嚴酷惡劣的特殊應用環境、更高性能級别和穩定性要求而設計制造。不但采用多級粗細防雷抗浪湧保護、加固型機箱、良好的無風扇散熱、寬範圍電源輸入電壓、更寬溫度範圍、标準的電磁兼容和多端口電氣隔離等等各種高可靠性設計，而且還特别采用堅固的接插件、各種特殊的針對性加強設計和高級别IP封裝等級，因此可防塵、防水、抗酸堿鹽霧腐蝕、抗高加速度的振動。高可靠型産品不但能夠長期在高溫、高寒、高海拔等野外環境和長期車載、颠簸、劇烈振動等場合應用，也可在高粉塵、高濕度、高腐蝕、強電磁幹擾等易燃易爆等危險和嚴酷環境中穩定可靠運行。

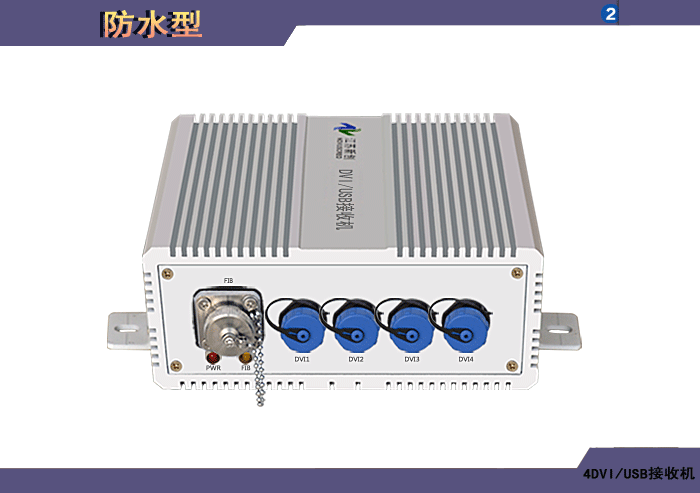

　　DVI/USB光端機防水型封裝采用IP67/68等高等級防水機箱、防水接插件和連接線纜，使用相應的高性能防水密封、無浸潤和抗腐蝕技術，可以使得産品長期工作在高濕度、雨淋、風雪災難、水下作業、航海、海底鑽探和井下救災等需要高IP等級密封防水和腐蝕場合。
　　DVI/USB光端機通用型、工業型、高可靠、車載型、防水型等加固型機箱結構和封裝可供用戶選擇和使用；所有接口信号及電源接插件、防雷浪湧保護級别可根據不同的封裝形式和可靠性級别選擇，也可由用戶特殊指定定制。輸入電源支持寬範圍85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流供電并提供相應的狀态報警輸出。支持獨立供電、備份冗餘供電、總線供電、USB端口供電等各種供電方式。
　　DVI/USB光端機已經廣泛應用在DVI設備的遠端接入、KVM系統延長、計算機數據采集系統、POS及IC卡系統、信用授權和驗證系統、以及城市、産業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅遊風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主幹網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞台展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鑽探井平台等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。

◆ 支持DVI/USB點對點連接方式。
◆ 支持兼容USB3.0超高速标準。
◆ 支持兼容USB3.1超高速+标準。
◆ 兼容支持DVI 1.0标準。
◆ 自動識别和配置各種顯示模式。
◆ 支持UXGA 1600 X 1200/WUXGA1920 X 1200@60Hz， HDTV 1080p 2048x1080@60Hz分辨率，最大5.4Gbps帶寬。
◆ 最大支持12bit顔色深度。
◆ 像素時鍾最大225MHz。
◆ 内置自動均衡和重定時功能，畫面清晰穩定。
◆ 提供光鏈路失效及電源狀态報警繼電器IO輸出。
◆ 單、多模或塑料光纖傳輸。
◆傳輸距離最大多模0～200米；單模0～120公裡，塑料光纖0～20米。
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)
◆ ST、FC、SC、LC、SFP可選。
◆ 支持獨立、冗餘、總線、USB端口供電等各種供電方式。
◆ 全表面貼裝技術。
◆ 通用型封裝性價比高、質量穩定。
◆ 防雷型封裝适合多雷電、重浪湧、強電磁幹擾等環境使用。
◆ 工業型封裝采用寬範圍溫度電壓、加固型機箱和連接器、無風扇、多端口隔離，工作于工業惡劣環境。
◆ 高可靠性型/車載型封裝采用高可靠堅固連接器、高IP等級，可防塵、防水、抗酸堿鹽霧腐蝕、抗振動。
◆ 防水型封裝性采用IP67/68等高等級防水設計，可在高濕度、雨淋、水下和腐蝕場合使用。
◆ 支持用戶定制及OEM方式。
◆ 模塊、壁挂式、導軌式、插卡式、機架式。


江蘇新創DVI/USB光端機訂貨型号命名标準：

FT-USB1/2/4-DVI-S/M/P-1/2-ST/FC/SC/LC/SFP-15/20/25/32-A/R/B/U/M0X/BCXY/DCXY/RCX-P
FR-USB-DVI1/2/4-S/M/P-1/2-ST/FC/SC/LC/SFP-15/20/25/32-A/R/B/BCXY/DCXY/RCX-P

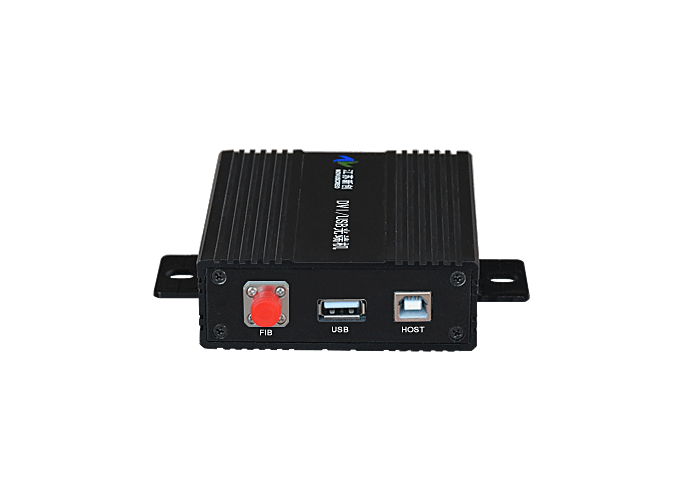

FT-USB：DVI/USB光端機發射機；

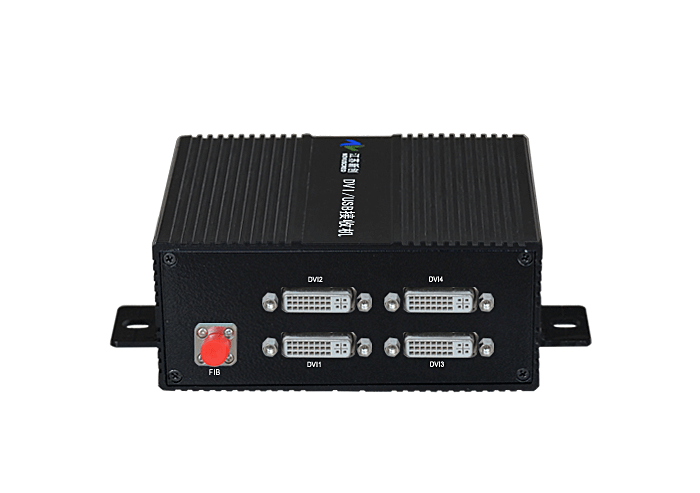

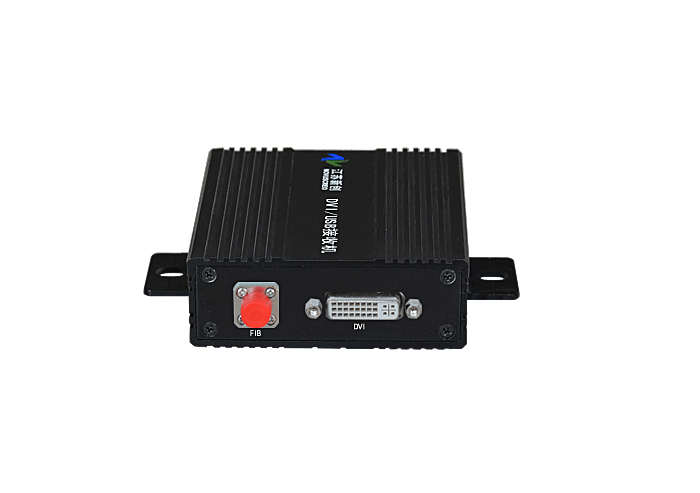

FR-USB：DVI/USB光端機接收機；

DVI：表示DVI；
USB：表示USB3.0/3.1；
1/2/4：表示1/2/4路；

S/M/P：表示單模/多模光纖/塑料光纖；
S：表示單模光纖；
M：表示單模光纖；
P：表示塑料光纖；

1/2：表示光纖接口光纖數量；
1：表示1纖； 2：表示2纖；

ST/FC/SC/LC/SFP：表示光接口類型；
ST：表示ST接口； FC：表示FC接口； SC：表示SC接口； LC：表示LC接口； SFP：表示SFP接口；

15/20/25/32：表示允許的光鏈路最大損耗；
15：表示15dB； 20：表示20dB； 25：表示25dB； 32：表示32dB；

A/R/B/U:表示供電方式
A：表示獨立供電； R：表示冗餘供電； B：表示總線供電； U：表示USB端口供電；

M0X/BCXY/DCXY/CCXY/RCX：表示機箱結構尺寸類型；
M0X：表示模塊式尺寸類型；

BCXY：表示機箱結構爲C型壁挂式機箱尺寸類型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示機箱結構爲C型導軌式機箱尺寸類型；
DC01：DC01導軌； DC02：DC02導軌； DC11：DC11導軌；
DC12：DC12導軌； DC21：DC21導軌； DC22：DC22導軌；
DC31：DC31導軌； DC32：DC32導軌； DC41：DC41導軌；
DC42：DC42導軌； DC61：DC61導軌； DC62：DC62導軌；
DC81：DC81導軌； DC82：DC82導軌；

CCXY：表示機箱結構爲C型插卡式機箱尺寸類型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RCX：表示機箱結構爲C型機架式機箱尺寸類型；
RC1：RC1機架； RC2：RC2機架； RC3：RC3機架；
RC4：RC4機架； RC6：RC6機架； RC8：RC8機架；

P：表示封裝形式；
G：表示通用型封裝； I：表示工業型封裝；
R：表示高可靠封裝； C：表示車載型封裝； W：表示防水型封裝；

NC/NM/ND:表示供電方式
NC：非網管； NM：表示網管； ND：表示帶光纖數字診斷網管；
