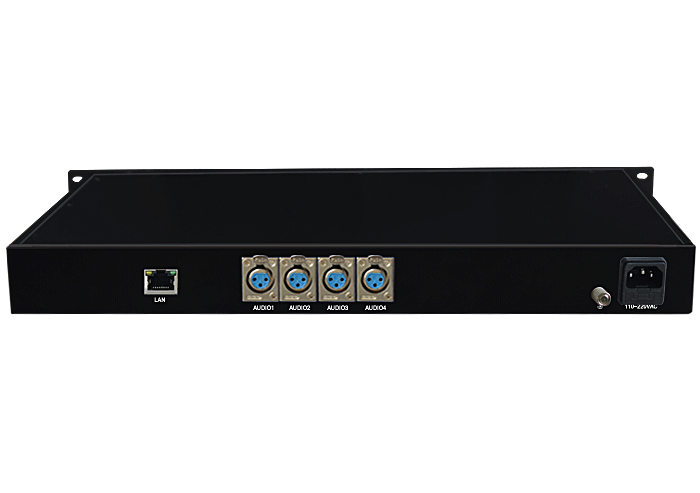

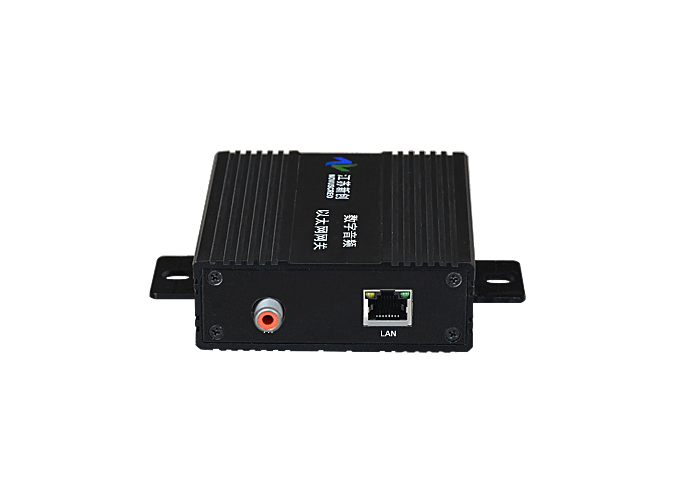

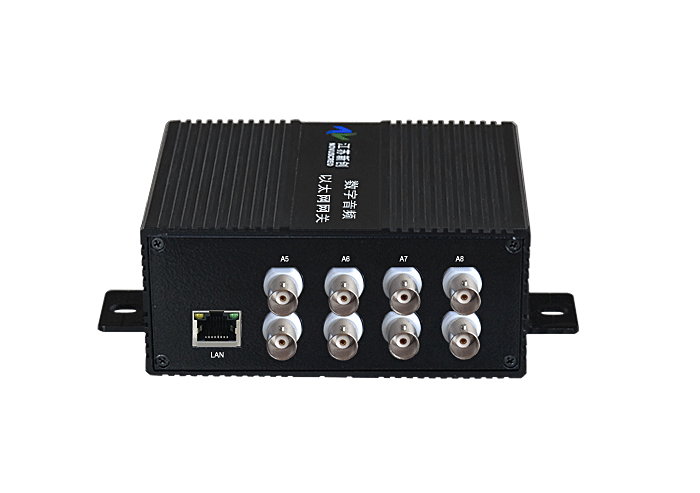

數字音頻/以太網網關是江蘇新創自主研發創新，專門爲多路數字音頻在以太網網絡上傳輸通信而設計。通過使用本網關，你可以輕松將CD播放機、調音台、音頻錄放設備、話筒和音頻前置放大器、DVD、機頂盒、非線性編輯設備、音頻信号發生器、或任何AV信号源輸出的數字音頻通過以太網交換機、路由器、PON網絡、光纖收發器等等設備構成的局域網、寬帶、廣域網、VPN專網與本地或大地理範圍的多台立體聲音響或功放、音頻廣播或擴音設備、中央控制及會議系統、聲納控制系統、音樂制作中心和播出非線性編輯設備、廣播和測試系統家庭影音系統、平闆等離子電視、液晶大屏、顯示器或投影設備相互聯互通。網關内部集成了TCP/IP協議棧，能夠輕松將數字音頻信号轉換或封裝成具有TCP/IP或UDP協議的網絡信号，支持包封數據流傳輸的單播、組播和廣播功能。高精度網絡時鍾校正和同步傳輸技術，保證了數字音頻信号傳輸的實時性、可靠性、等時性，具有極低的網絡延遲。以太網封包及分組技術，保證私密性和安全性。每個網關設備上的任意數字音頻輸出通道可以與其他網關設備上數字音頻輸入通道實時、動态進行路由映射并建立可靠傳輸通道。網關上的每個數字音頻輸入通道可以同時映射到包封中單個或多個虛拟通道中，網關可同時提供高達64路虛拟映射路由通道。同一網絡中允許多個網關設備相互映射通信并且不影響網絡中其他設備相互通信及數據傳輸。以太網接口支持10/100M或10/100/1000M以太網自适應速率，支持全雙工或半雙工，支持網線自動交叉功能，支持單模或多模光纖。支持點對點、點對多點及多點對多點通信方式，支持環路自愈、冗餘備份、總線、相切、相交、網格等等各種網絡拓撲結構和連接方式，方便數字音頻設備大範圍分布連，兼容和支持工業以太網标準。網關提供強大的管理及設置軟件，支持SNMP管理協議，支持節點自動偵聽及動态發現列表，支持路由、通道映射、及動态靜态IP地址配置，提供額外的遠程串口通信通道，以便用戶進行設備私有數據通信及管理配置。兼容支持任何專業級AES/EBU、S/PDIF、光纖數字音頻，支持48KHZ或96KHZ轉換取樣速率，提供16/20/24比特的數字音頻分辨率，采用實時、非壓縮數字音頻編解碼及網絡傳輸。數字音頻接口采用先進的高速數字隔離技術，其傳輸速度和熱穩定性遠高于普通的光電隔離器；内置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的接口損壞及靜電擊穿。内置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了數字音頻通信接口免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。數字隔離器和防雷器的雙重保護，使得數字音頻通信接口不但免受雷電及浪湧沖擊，而且從電氣上實現了隔離，因此使得設備的數字音頻通信接口得到高可靠保護。
　　數字音頻/以太網網關提供可選的RS-232/485/422/曼徹斯特碼等多種數據接口或現場總線接口，可以網絡中的各節點處的設備之間遙控、遙測、遙信。提供可選的有源無源I/O、繼電器控制觸點、按鈕等的輸入、輸出開關量信号接口，使得遠端控制、開關設備、報警傳輸連接十分簡單和方便。IO開關量輸入支持各種有源或無源數字IO/開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信号；IO開關量輸出支持有源或無源數字IO/開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出，常開常閉可選。
　　數字音頻/以太網網關的10/100M或10/100/1000M以太網接口同時支持電纜和光纖接入。光纖接口非常靈活，不但支持單模或多模或塑料光纖，同時支持單纖、雙纖或多接入互連；光纖端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可選，支持SFP可插拔光模塊。支持工業/高可靠/防水等各種高可靠光纖連接器；支持各種不同的距離，多模最大0～8公裡；單模0～120公裡，塑料光纖0～200米；發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)。以太網端口支持點對點、星型、總線型及環路拓撲連接方式，方便設備大範圍分布連接。
　　數字音頻/以太網網關可根據用戶的應用場合和需求不同而特殊設計，産品可分爲通用型、工業型、高可靠、車載型、防水型等等封裝類型和可靠性級别，也可以根據用戶特殊要求定制和組合封。
　　數字音頻/以太網網關通用型封裝性價比高，滿足大多數應用場合，性能質量穩定。
　　數字音頻/以太網網關防雷型封裝适合野外和多雷電區域使用，特别針對雷擊浪湧損害而設計。信号接口和輸入電源内置了各種專業的防雷和浪湧保護器，采用兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了各種電信号接口、電源免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。先進的防雷保護器件老化自動斷開、告警指示或遙信功能，避免器件實效引起火災，提高了安全性能。各接口防雷和浪湧保護器内置，用戶無需再外接額外使用，節省了外接防雷器的線纜連接，簡化了工程施工，降低了用戶防雷投資并節約了空間和安裝尺寸，提高了設備的可靠性。
　　數字音頻/以太網網關工業型封裝采用全工業級寬溫度範圍及标準的電磁兼容設計，采用工業加固型機箱及工業連接器，具有良好的無風扇散熱設計，寬範圍電源輸入電壓，同時支持多端口電氣隔離設計，因此性能優越，耐高溫、嚴寒，可以有效的防止強電磁波輻射幹擾，通信質量穩定、可靠。
　　數字音頻/以太網網關高可靠/車載型封裝是爲了滿足用戶更加嚴酷惡劣的特殊應用環境、更高性能級别和穩定性要求而設計制造。不但采用多級粗細防雷抗浪湧保護、加固型機箱、良好的無風扇散熱、寬範圍電源輸入電壓、更寬溫度範圍、标準的電磁兼容和多端口電氣隔離等等各種高可靠性設計，而且還特别采用堅固的接插件、各種特殊的針對性加強設計和高級别IP封裝等級，因此可防塵、防水、抗酸堿鹽霧腐蝕、抗高加速度的振動。高可靠型産品不但能夠長期在高溫、高寒、高海拔等野外環境和長期車載、颠簸、劇烈振動等場合應用，也可在高粉塵、高濕度、高腐蝕、強電磁幹擾等易燃易爆等危險和嚴酷環境中穩定可靠運行。
　　數字音頻/以太網網關防水型封裝采用IP67/68等高等級防水機箱、防水接插件和連接線纜，使用相應的高性能防水密封、無浸潤和抗腐蝕技術，可以使得産品長期工作在高濕度、雨淋、風雪災難、水下作業、航海、海底鑽探和井下救災等需要高IP等級密封防水和腐蝕場合。
　　數字音頻/以太網網關通用型、工業型、高可靠、車載型、防水型等加固型機箱結構和封裝可供用戶選擇和使用；所有接口信号及電源接插件、防雷浪湧保護級别可根據不同的封裝形式和可靠性級别選擇，也可由用戶特殊指定定制。輸入電源支持寬範圍85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及備份冗餘電源供電并提供相應的狀态報警輸出。
　　數字音頻/以太網網關已經廣泛應用在城市、産業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅遊風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主幹網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞台展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鑽探井平台等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。


◆ 支持數字音頻在以太網上傳輸。
◆ 支持點對點、點對多點、多點對多點通信方式。
◆ 支持持環路自愈、冗餘備份、總線、相切、相交、網格等網絡拓撲結構。
◆ 支持TCP/IP或UDP網絡協議。
◆ 高精度網絡時鍾校正和同步傳輸技術。
◆ 具有極低的網絡延遲。
◆ 輸入、輸出通道實時、動态路由映射。
◆ 支持SNMP管理協議，節點自動偵聽及動态枚舉列表。
◆ 支持路由、通道映射、及動态靜态IP地址配置。
◆ 提供遠程串口通信通道，以便用戶進行設備私有數據通信及管理配置。
◆ 支持以太網10/100M或10/100/1000M自适應。
◆ 支持網線自動交叉。
◆ 可多級級聯使用。
◆ 兼容支持任何專業級AES/EBU、IEC 60958 Type I Balanced 标準數字音頻
◆ 兼容支持任何專業級AES/EBU、AES3id 75歐姆非平衡标準數字音頻
◆ 兼容支持任何消費者IEC 60958 Type II S/PDIF 75歐姆數字音頻标準
◆ 兼容支持任何專業級IEC60958規範的AES/EBU 或S/PDIF光纖數字音頻标準
◆ 兼容JEITA standard CP-1201數字音頻标準
◆ 兼容Toslink塑料光纖接口标準
◆ 支持立體聲或單聲道數字音頻信号。
◆ 内置電纜數字自動均衡器和時鍾重定時功能
◆ 支持48KHZ或96KHZ轉換取樣速率。
◆ 16/20/24比特的數字音頻分辨率。
◆ 采用實時、非壓縮數字音頻編解碼及網絡傳輸。
◆ 支持可選數據及複合信号傳輸。
◆ 符合IEC 61000-4-2 15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8kV接觸放電。
◆ 符合人體靜電 15KV ESD保護。
◆ 符合IEC 60747-5-2及UL 1577隔離标準。
◆ 符合IEC 61643-21防雷标準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離标準。
◆ 高達2500/5000Vrms隔離。
◆ 粗細多級防雷和抗浪湧設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 以太網支持電纜接口和單、多模或塑料光纖接口。
◆ 傳輸距離最大多模最大0～8公裡；單模0～120公裡，塑料光纖0～200米。
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖) 。
◆ ST、FC、SC、LC、E2000可選(尾纖可選)。
◆ 全表面貼裝技術。
◆ 通用型封裝性價比高、質量穩定。
◆ 防雷型封裝适合多雷電、重浪湧、強電磁幹擾等環境使用。
◆ 工業型封裝采用寬範圍溫度電壓、加固型機箱和連接器、無風扇、多端口隔離，工作于工業惡劣環境。
◆ 高可靠性型/車載型封裝采用高可靠堅固連接器、高IP等級，可防塵、防水、抗酸堿鹽霧腐蝕、抗振動。
◆ 防水型封裝性采用IP67/68等高等級防水設計，可在高濕度、雨淋、水下和腐蝕場合使用。
◆ 支持用戶定制及OEM方式。
◆ 模塊式、壁挂式、導軌式、機架式。


江蘇新創數字音頻/以太網網關訂貨型号命名标準：

GWTR-LA/LBX-DAX/B/R/FabcX-I-P-2K/5K-A/R/B-BCXY/DCXY/CCXY/RABCX-P

GWTR-LA/LBX/8-DAX/B/R/FabcX：數字音頻/以太網網關；
LA/LBX：表示以太網接口種類及路數；
LA: 10/100M LB:10/100/1000M；
X：表示1～24路；

DAX/B/R/FabcX：表示數字音頻路數及方向；
DAX：表示AES平衡數字音頻；
DAB：表示AES非平衡數字音頻；
DAR：表示SPDIF數字音頻；
DAF：表示光纖數字音頻；
a：表示正向； b：表示反向； c：表示雙向；
X：表示1～16路；

I：表示内置數字隔離器；
P：表示内置5KA/10KA浪湧保護器；
2K5/5K：表示最大隔離電壓2500/5000Vrms；
A： 表示獨立供電型；
R： 表示冗餘供電型；
B： 表示總線供電型；

BCXY/DCXY/CCXY/RABCX：表示機箱結構尺寸類型；
BCXY：表示機箱結構爲C型壁挂式機箱尺寸類型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示機箱結構爲C型導軌式機箱尺寸類型；
DC01：DC01導軌； DC02：DC02導軌； DC11：DC11導軌；
DC12：DC12導軌； DC21：DC21導軌； DC22：DC22導軌；
DC31：DC31導軌； DC32：DC32導軌； DC41：DC41導軌；
DC42：DC42導軌； DC61：DC61導軌； DC62：DC62導軌；
DC81：DC81導軌； DC82：DC82導軌；

CCXY：表示機箱結構爲C型插卡式機箱尺寸類型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RABCX：表示機箱結構爲C型機架式機箱尺寸類型；
RABC1：RABC1機架； RABC2：RABC2機架； RABC3：RABC3機架；
RABC4：RABC4機架； RABC6：RABC6機架； RABC8：RABC8機架；

P：表示封裝形式；
G：表示通用型封裝； I：表示工業型封裝；
R：表示高可靠封裝； C：表示車載型封裝； W：表示防水型封裝；
