一、需求分析：
    交通監控主要包括十字路口的電子警察、卡口型電子警察、重要道路的治安卡口和主幹公路的全程監控等，針對此四種系統不同的解決方案需要選擇不同的光端機進行傳輸。
二、方案介紹
    1、電子警察：

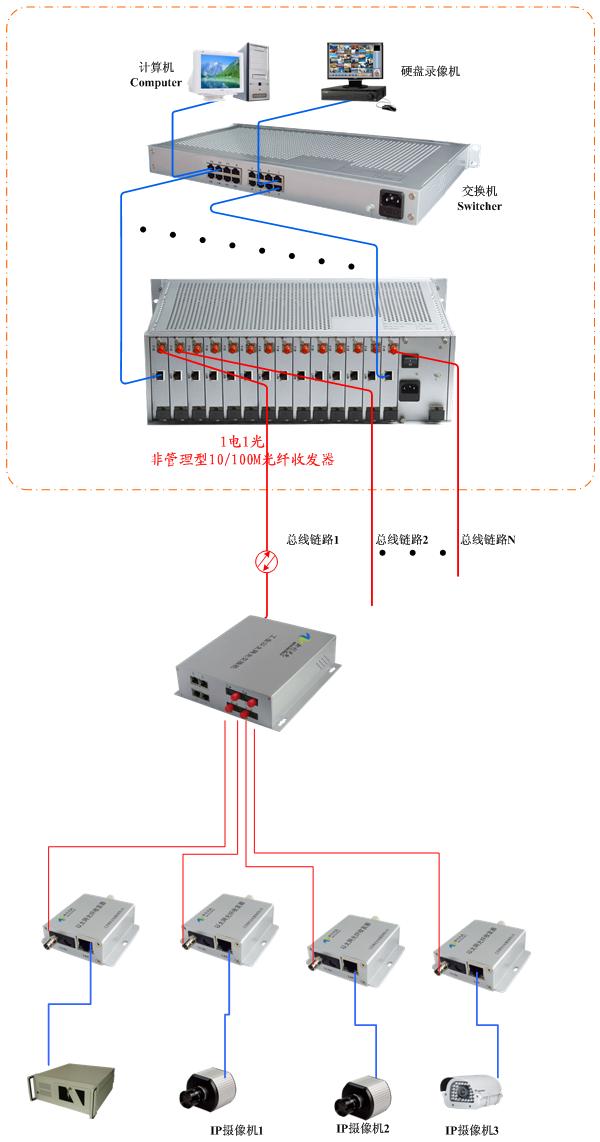

    電子警察通常在路口的每個方向會有一套獨立的抓拍系統，每個方向抓拍的信息首先在路口彙聚，然後一起傳回監控中心； 由于抓拍系統需要傳輸的信息主要利用以太網方式傳輸，所以選用以太網彙聚方式傳輸。首先在每個方向放置一台光纖收發器（或者具有多個以太網RJ45接口1個以太網光接口的工業交換機），將該方向的信息傳到路口管理主機處，在該管理主機處放置一台具有多個以太網光接口和多個以太網RJ45接口的彙聚型工業交換機，該交換機與每個方向的光纖收發器有一個光口連接，并且還有1個光口通過光纖與監控中心的光纖收發器連接，將路口所有的信息傳輸到監控中心或者把監控中心的信息傳到路口及每個方向。連接示意圖見下圖（1），具體産品介紹請點擊：光纖收發工業以太網光交換機/收發器-〉非管理型100M光交換機

    2、卡口型電子警察：
    卡口型電子警察與普通電子警察基本相同，不同點是抓拍的圖片不僅包含違章照片，而且還包含正常行駛的車輛照片以及路口的監控視頻信号。由于監控視頻有可能是模拟視頻信号，也有可能是IP視頻信号，所以傳輸方式略有不同。 如果視頻信号爲模拟視頻信号，則在路口彙聚點位置的光端機不僅需要將每個方向的以太網信号彙聚起來，而且需要具備傳輸多路模拟視頻和控制數據的功能，即該光端機具有多個光口連接每個方向的電子警察抓拍系統，而且具有多個模拟視頻口和一個數據控制口連接路口的模拟攝像機，該光端機將以太網信号和模拟視頻信号、控制信号複合後轉化爲光信号傳輸到監控中心。監控中心的光端機接收機恢複出以太網信号、視頻信号和控制信号。具體産品介紹請點擊：光端機-〉彙聚光端機，連接示意圖見下圖（2）

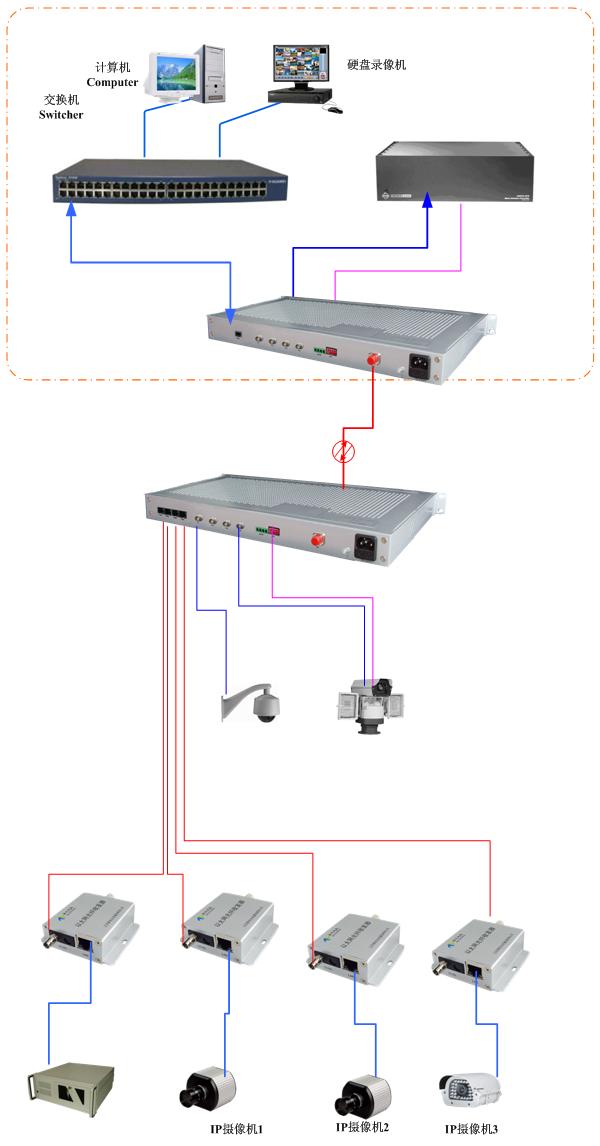

　                                  圖（2）彙集方案（以太網與視頻）
    如果視頻信号爲IP視頻信号，則路口傳輸方式與普通電子警察一樣，但由于考慮到IP視頻流需要的以太網帶寬較大，可以將100M的以太網交換機和光纖收發器改爲1000M的太網交換機和光纖收發器，其餘不變。具體産品介紹請點擊：光纖收發工業以太網光交換機/收發器-〉非管理型1000M光交換機，連接示意圖見下圖（3）

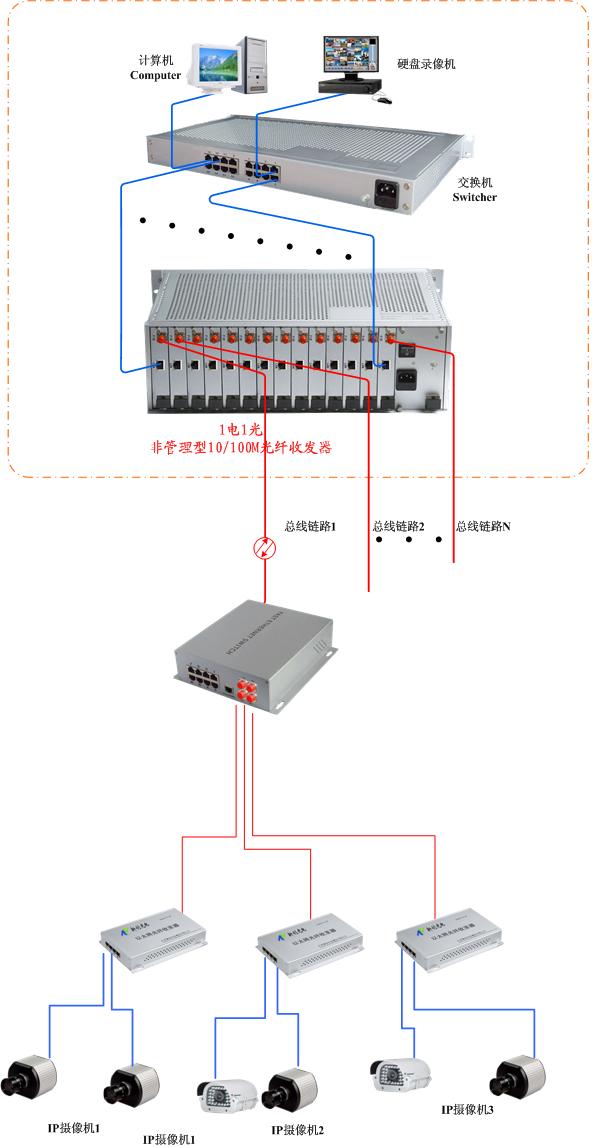

                                        圖（3）千兆以太網彙聚方案
    3、治安卡口
    治安卡口主要安裝在主幹道的兩側，對經過的車輛進行測速、抓拍、錄像等，需要傳輸的信号基本爲視頻流和抓拍的圖片（IP信号），也有部分方案具有模拟視頻；針對純IP信号的情況可以采用點對點的光纖收發器傳輸，具體産品介紹請點擊：光纖收發工業以太網光交換機/收發器-〉非管理型100M光交換機和光纖收發工業以太網光交換機/收發器-〉非管理型1000M光交換機；針對既有IP信号，也有模拟視頻和控制數據的情況，可以采用光端機（具有以太網、視頻、控制數據）點對點傳輸，具體産品介紹請點擊：數字光端機->點對點光端機。
    4、主幹道全程監控
    對于重要路段，例如高速公路、城市主幹道等，爲了及時了解交通情況，需要進行全程監控，此時需要將路口的實時視頻信息傳回監控中心，目前可能會采取兩種視頻格式，一種是實時的模拟視頻信号，另一種是IP視頻信号； 由于主幹道和高速公路的監控呈線狀分布，目前相應的傳輸方式很少采用點對點傳輸，通常采用總線級聯式，可以節省大量的光纖資源。 對于實時的IP視頻監控，則在每個監控點放置1台光交換機或光纖收發器（包含有2個以太網光接口和多個以太網RJ45接口），將IP視頻信号接入RJ45接口，利用2個光接口將前後兩級的交換機連接起來，從最前端到監控中心構成一條總線，在監控中心可以將所有前端的視頻信号接收下來，考慮到視頻流的帶寬較大，所以采用1000M的光口和電接口。具體産品介紹請點擊：光纖收發工業以太網光交換機/收發器-〉管理型1000M收發器-〉總線級聯式，連接圖如下圖（4）

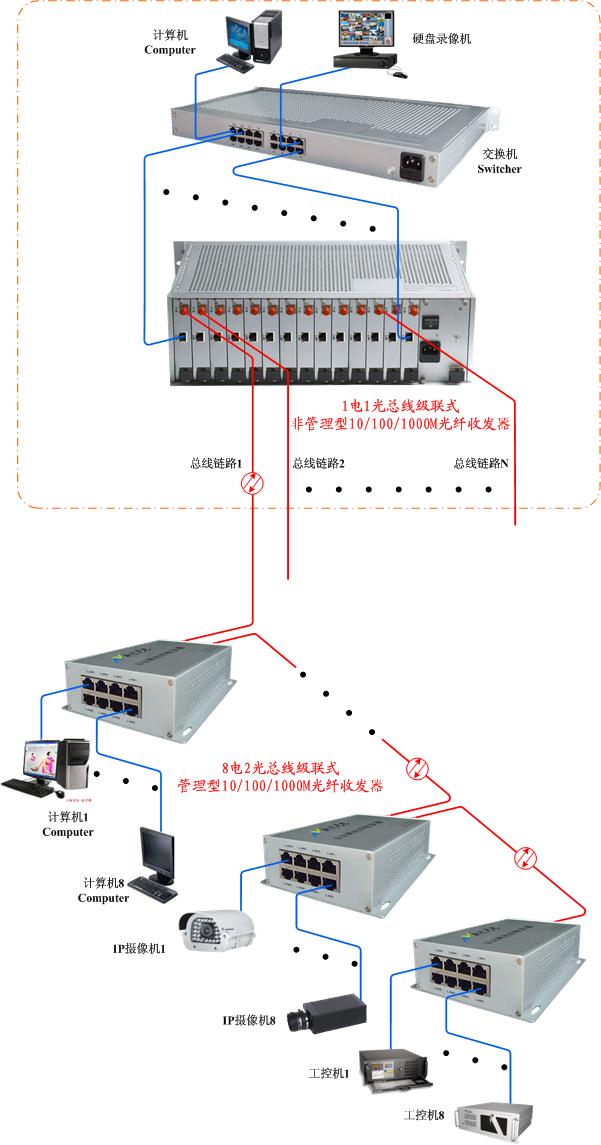

                                          圖（4）千兆以太網總線級聯式
    如果將上述總線方式的最前端與監控中心首尾相連，則構成了邏輯上的環路，這樣雖然多使用了一根光纖，但可以提高系統的可靠性，即使在鏈路中間出現光纖斷開或交換機損壞、斷電等情況，也可以保證系統的正常運行。具體産品介紹請點擊：光纖收發工業以太網光交換機/收發器-〉管理型1000M收發器-〉環路自愈式。連接圖如下圖（5）

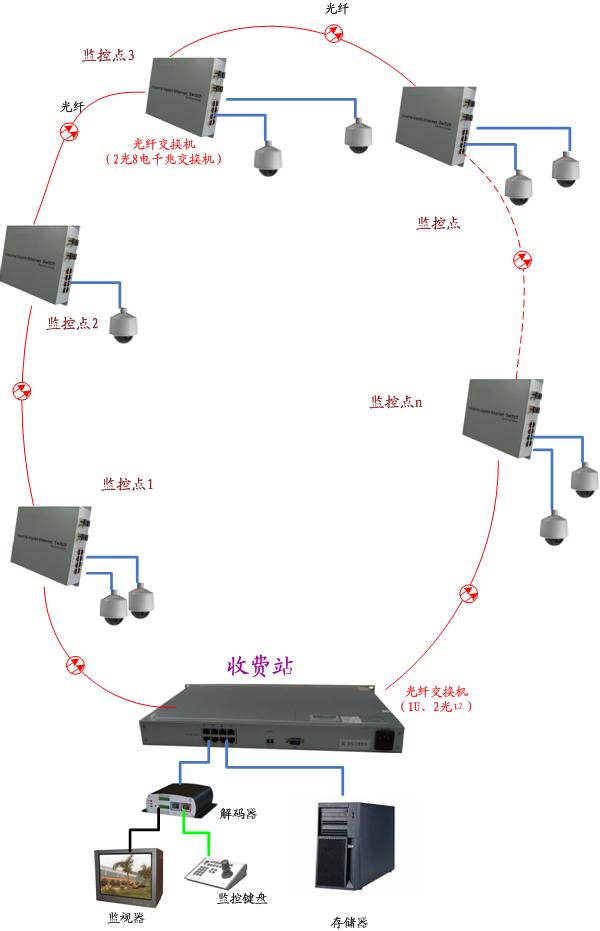

                                      圖（5）千兆以太網環路自愈式
    對于實時模拟視頻監控，則在每個監控點放置1台總線式光端機（包含有1~2個視頻接口和1個控制數據接口，2個光口），將視頻信号視頻接口，利用2個光接口將前後兩級的交換機連接起來，從最前端到監控中心構成一條總線，在監控中心可以利用一台接收機將所有前端的視頻信号接收下來。具體産品介紹請點擊：數字光端機->電複用總線式光端機或者數字光端機->光複用總線式光端機。
